說明
YX22105是一款同步升降壓控制器，適用于驅動高效電源轉換器中的MOSFET或氮化鎵(GaN)等功率器件。它支持高達100V的寬輸入和輸出電壓范圍，并可在降壓、升降壓和升壓模式之間無縫轉換。
YX22105集成了具有UVLO保護功能的上管和下管柵極驅動器。它提供可編程電感峰值電流限制和輸出平均電流限制功能，并通過ISMON提輸出瞬時電流監控功能。CC/CV調節功能使其適用于電池充電系統。
YX22105支持50KHz至2MHz的超寬開關頻率范圍，并集成展頻頻譜(FSS)功能以優EMI�？蛇x的外部時鐘同步功能有利于并聯運行。它還具有外部補償、可編程軟啟動功能，可抑制啟動期間的浪涌電流。
YX22105采用5mmx5mm 32引腳QFN封裝。
特性
• 與 YX2265 P2P的100版本
• 支持驅動GaN和Si MOSFET
• 寬輸入電壓范圍：3.5V至100V
• 寬輸出電壓范圍：0V至100V
• 穩壓環路：CC2、FB
• 帶PG（電源正常）指示的CC/CV調節
• 5V柵極驅動電壓
• 支持外部時鐘同步與內部時鐘輸出
• 展頻頻譜(FSS)
• 輸出電流檢測：ISMON2
• LED 驅動功能
• 電源轉換效率高達98%
• 超寬開關頻率范圍：50kHZ 至2MHz
• 柵極驅動器：0.5Ω下拉電阻，1Ω上拉電阻
• 5x5mm QFN-32L封裝
應用
通用升降壓 DC-DC 轉換器、車載信息娛樂系統、太陽能 MPPT 優化器/控制等。

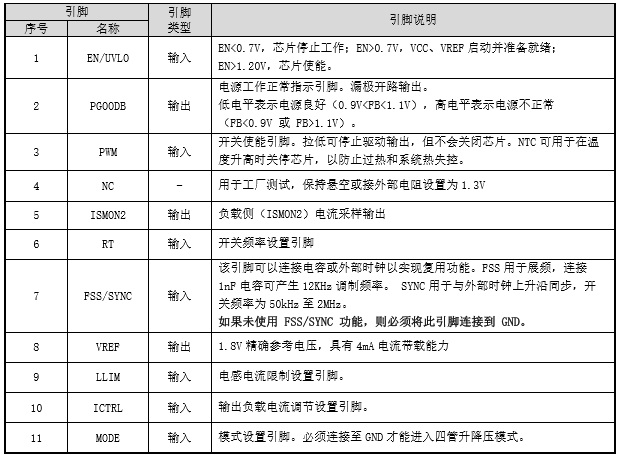

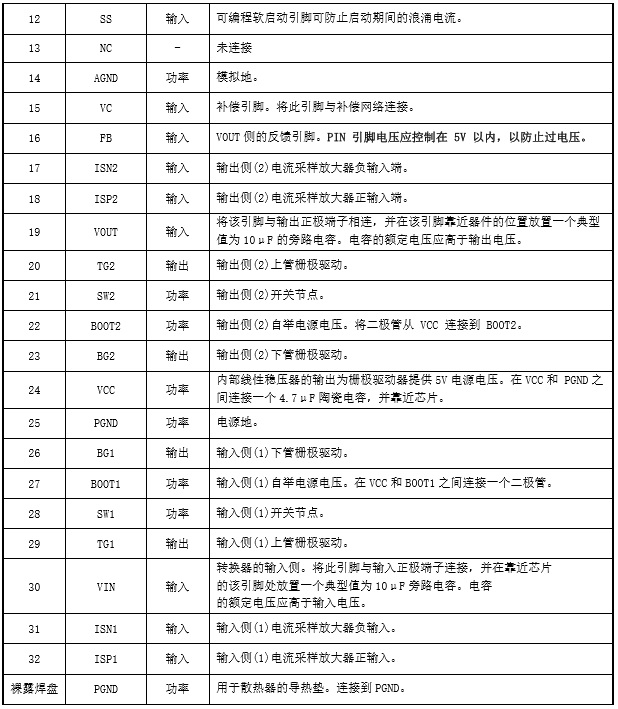

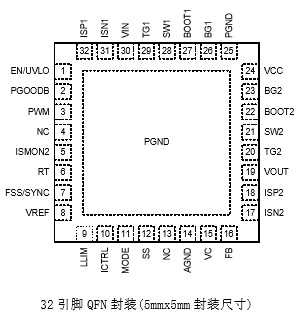

引腳配置和功能

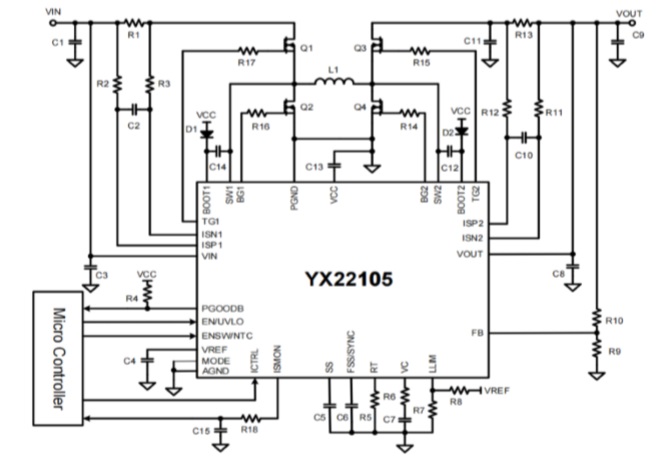

應用原理圖
