概述
HTN7862是3A降壓轉換器，具有從4V到65V的寬輸入電壓，集成了260mΩ高側MOSFET。HTN7862采用峰值電流模式控制，支持跳周期調制（PSM），有助于轉換器在輕負載下實現高效率。
HTN7862具有100kHz至2MHz的可編程開關頻率，外部電阻可調。HTN7862允許從高輸入電壓到低輸出電壓的功率轉換，開關MOS的最小導通時間為120ns。 該設備提供2.5ms的固定軟啟動，以防止啟動過程中的涌入電流。HTN7862具有外部環路補償功能，可靈活優化環路穩定性或環路響應。
HTN7862提供逐周期電流限制、熱關斷保護、 輸出過壓保護、輸出過載保護和輸入電壓欠壓 保護。該設備采用ESOP8封裝。
特點
・3A降壓，內置260mΩ功率管
・輸入電壓范圍：4V~65V
・脈沖跳躍模式使得輕載下高效率
・100%占空比
・當Vin-Vout(設置）<0.3V時，進入直通跟隨模式
・110uA靜態電流
・最高2MHz可編程開關頻率
・峰值電流控制架構
・欠壓保護、過流保護和過熱關斷保護
・無鉛封裝，ESOP8
應用
12V，24V，48V工業和電信電源軌系統 ；汽車系統；分布式電源系統；高壓電源轉換等。

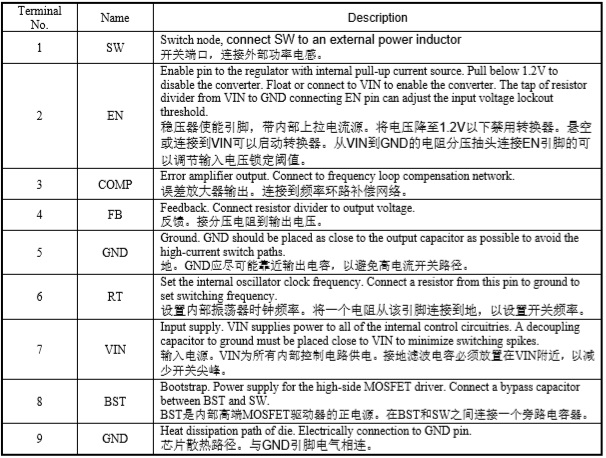

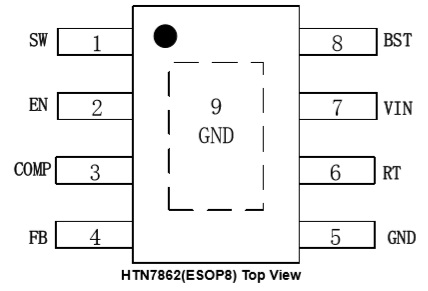

管腳排列及定義

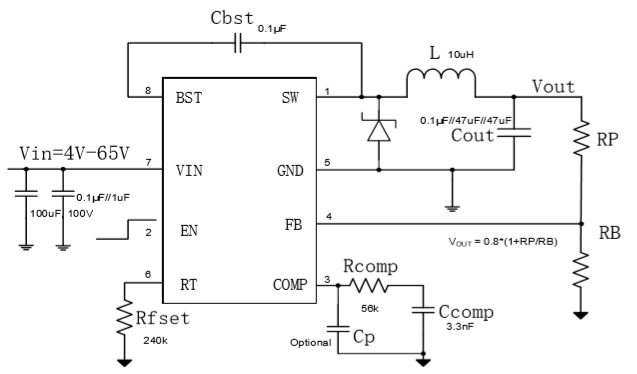

應用原理圖
