| 產品型號 |
功能介紹 |
封裝形式 |
工作電壓 |
備注 |
兼容型號 |
| IU5380 |
IU5380C是一款接口36V高耐壓，9-26V寬輸入范圍，支持多種電池規格的2-4節鋰電池/鋰離子聚合物電池及磷酸鐵鋰電池的同步降壓充電管理IC。 |
TSSOP-20 |
9V-26V |
最大3A同步降壓型2-4節多類型鋰電池充電管理IC |
|
| IU5180 |
IU5180C是一款完全集成的開關模式升降壓充電管理IC，用于1~4節 鋰離子電池和鋰聚合物電池，以及1~5節磷酸鐵鋰電池。工作電壓3.6~22V，BAT端耐壓30V；最大3A充電電流，充電電流外部電阻可調 |
TSSOP-20 |
3.6V-20V |
集成30V OVP功能, 3A充電電流, 1~4節鋰電池, 升降壓充電芯片 |
|
| IU5066 |
最大1.2A充電電流，充電電流外部電阻可調；4.5V-6.55V工作電壓范圍，33V額定輸入電壓具有6.55V輸入過壓保護(OVP )
|
ESOP-8 |
4.5V-6.55V |
耐壓33V，低電池泄漏電流1.2A單節錘離子和錘聚合物電池線性充電芯片 |
TP4056/CS4056 |
| CS5918 |
CS5918R是一款5V輸入，支持單節鋰電池或鋰離子聚合物電池的降壓 充電管理IC。 CS5918R集成功率MOS，采用同步開關架構，使其在應 用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。CS5918R轉換器具有2A的充電電流能力，充電電流可以通過外部電阻靈活可調。 |
SOT23-6 |
3.5V-7.0V |
具有輸入自適應電流限制，2A 同步降壓型鋰電池充電管理IC |
|
| CS5363 |
CS5363E是一款20V耐壓，1~4節鋰電池或1~5節磷酸鐵鋰電池異步降壓型充電管理IC。 集成功率MOS， 具有最大4A的充電電流能力，充電電流可以通過外部電阻靈活可調。恒壓充電電壓由外部電阻分壓網絡設置，實現對多類型多節電池的充電管理。 |
ESOP-16 |
3.6V-20V |
具有太陽能板最大功率點跟蹤MPPT功能,NTC功能4A異步降壓多節鋰電池充電管理IC |
|
| M12229 |
M12229 是一款面向2串電芯30W移動電源應用的專用SOC，集成了同步開關升降壓變換器、電池充放電管理模塊（內置均衡控制） 、顯示模塊、電量計算模塊，提供30W輸入/輸出功率，支持PD3.1、QC3.0、AFC、FCP、SCP、BC1.2 DCP等主流快充協議，并提供過壓/欠壓、過充/過放、過溫、過壓、過流、短路保護等完備的保護功能。配合簡單的外圍電路，即可組成雙串30W多口移動電源。 |
QFN-48 |
3.3V-12V |
單路2串升降壓30W移動電源SOC |
|
| M12269 |
M12269是一款面向3-8串電芯大功率移動電源應用的專用SOC，集成了同步升降壓電壓變換器、電池充放 電管理模塊、顯示模塊、電量計算模塊，提供最大 140W 輸入/輸出功率，支持 PD3.1、QC3.0、AFC、FCP、 SCP、BC1.2 DCP 等主流快充協議，并提供過壓/欠壓、過充/過放、過溫等完備的保護功能。配合簡單的外圍電路，即可組成大功率多口移動電源管理方案。 |
QFN-48 |
3.3V-28V |
多串升降壓大功率移動電源 SOC |
|
| M12349 |
M12349 是一款面向大功率快充應用的電源管理SOC，集成了微處理器、升降壓變換器、快充協議控制器，支持 PD3.1、QC3.0、SCP、FCP、AFC、BC1.2 DCP等全部主流快充協議，結合少量元件即可組成單C口的140W大功率快充解決方案；輔以 DC-DC芯片，還可擴展為雙路獨立的C+CAA多口大功率快充解決方案。 |
QFN-48 |
6.0V-40V |
雙路升降壓多口140W快充SOC |
|
| M12029 |
M12029 是一款面向小家電/電動工具快充的專用SOC，集成了同步開關升壓變換器、快充協議控制器、電池充放電管理、電池電量計算、電量顯示、電機控制等功能模塊，支持PD3.1、QC3.0、AFC、FCP、SCP等快充協議，最大充電功率140W，并提供輸入過壓/欠壓、過溫、過流保護等完備的保護功能。配合簡單的外圍電路，即可組成小家電和電動工具2-8節電池的快充方案。 |
QFN-28 |
4.5V-28V |
2-8節電池快充IC |
|
| M3030 |
M3030 是一款面向車載充電器應用的電源管理SOC,集成了雙向升降壓電壓變換器、16位高精度ADC、USB Type-C 接口、MOSFET 驅動接口，兼容BC1.2 DCP、PD3.0/PPS、QC2.0、QC3.0、AFC、FCP、APPLE 2.4A 等流行的快充協議，支持過壓保護、過流 保護等完備的安全保護機制。 外圍僅需很少的元件，即可組成33W的車載充電器應用方案
|
QFN-32 |
6V-30V |
是一款面向車載充電器應用的電源管理SOC |
|
| M2186 |
M2186是一款面向單串27W移動電源開發的專用SOC，可以完成 DC-DC 升壓/降壓功能、支持QC2.0、QC3.0、PD3.0/PPS、BC1.2 DCP、Apple2.4A快充協議 |
QFN-36 |
4.5V-12V |
單串27W移動電源SOC |
|
| M2688 |
M2688是一款面向移動電源應用的電源管理SOC，集成了雙向升降壓電壓變換器、16 位高精度ADC、快充協議。利用 M2688，外圍僅需很少的元件，即可組成2-7串電池的獨立雙口大功率移動電源。 |
QFN-48 |
2.8V-40V |
2-7節雙向升降壓型鋰電充放電管理IC，內置快充協議 |
|
| M3033 |
M3033 是一款電源管理 SOC，集成了單指令周期的高性能微處理器（MCU）、16-bit 高精度模/數轉換單元（SD-ADC）、Buck-Boost 控制單元、MOSFET 驅動接口、LED 直接驅動接口，以及多種安全保護機制。M3033支持 PD2.0、QC2.0 快充協議，配合少許外圍電路，即可組成 2-7 串電池的充電管理解決方案。 |
QFN-48 |
2.8V-40V |
2-7節鋰電池快充升降壓解決方案 |
|
| CS5181 |
CS5181E是一款鋰離子電池線性充電器，適用于空間受限型便攜式應用的系統電源路徑管理，通過USB端口或交流適配器運行，最高支持1.5A的充電電流 ，支持非穩壓適配器。 |
EQA-16 |
3.4V-28V |
零功耗運輸模式,電源路徑管理,1.5A線性單節鋰電池充電管理IC |
|
| CS4056 |
CS4056E是面向空間受限的便攜應用的高度,集成鋰離子和鋰聚合 物 線性充電器件。該器件由USB端口或交流適配器供電。帶輸入過壓保護的高輸入電壓范圍支持低成本、非穩壓適配器。 |
ESOP-8 |
4.5V-6.6V |
耐壓28V,低電池泄露電流,1.4A單節鋰離子和鋰聚合物電池線性充電電路 |
TP4056 |
| CS5318 |
CS5318E是一款26V輸入，四節鋰電池或鋰離子聚合物電池的降壓型充電管理IC。 |
EQA-16 |
17.5V-26V |
3A全集成同步降壓型四節鋰電池充電管理IC |
CS5305/CS5310/CS5315 |
| CS5315 |
CS5315E是一款26V輸入，三節鋰電池或鋰離子聚合物電池的降壓型 充電管理IC。 |
EQA-16 |
13V-26V |
3A全集成同步降壓型三節鋰電池充電管理IC |
CS5305/CS5310/CS5318 |
| CS5310 |
CS5310E是一款26V輸入，兩節鋰電池或鋰離子聚合物電池的降壓型 充電管理IC。 |
EQA-16 |
8.8V-26V |
3A全集成同步降壓型雙節鋰電池充電管理IC |
CS5305/CS5315/CS5318 |

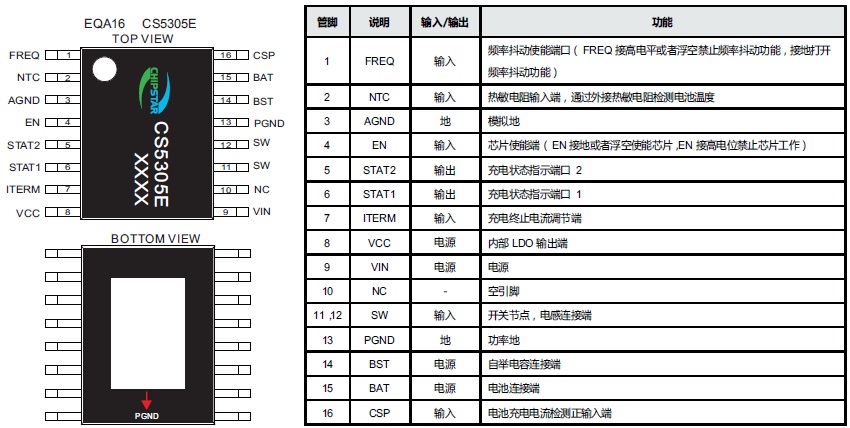

| CS5305 |
CS5305E是一款28V耐壓，單節鋰電池或鋰離子聚合物電池的降壓型 充電管理IC。 |
EQA-16 |
4.6V-13.5V |
3A全集成同步降壓型單節鋰電池充電管理IC |
CS5310/CS5315/CS5318 |
| NT35312 |
HVGA 320 X 480 |
COG |
|
|
HX8357,OTM4801A,ILI9481A |

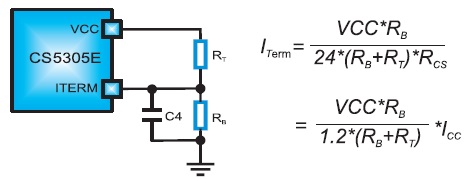

和兩個電阻的關系如下公式所示： 其中VCC為內部TermLDO輸出電壓，
為電流檢測電阻，
為CC充電流；當ITERM端接VCC時，充電終止電流為默認的內部設定值1/10*ICC。
