| 越來越多的電機已被應用到汽車上，選擇一個符合汽車等級要求的有刷直流電機驅動，可簡化設計以及提高安全性能。本文為您介紹符合汽車等級要求的功能增強型的H橋預驅芯片HCV7535。電機在汽車上的應用，讓汽車實現自動化，加強駕駛安全性以及舒適性。不同類型的電機因各自的特點而被應用到汽車上不同的功能模塊，有刷直流電機同樣也在汽車的多個功能模塊中用到，如下圖所示。車窗自動升降器，現在基本上每輛車都有，無需再用傳統的手搖式;電動座椅調節，同樣替代了傳統的手動機械式;電動尾箱與電動天窗，更是豪華車的配置，這些都通過有刷直流電機實現。驅動有刷直流電機，可以使用高邊驅動或者低邊驅動，控制電源連接到電機地輸入端即可，簡單而實用。當需要控制電機實現正反轉時，可以搭建一個H橋來實現，如下圖所示的H橋驅動。

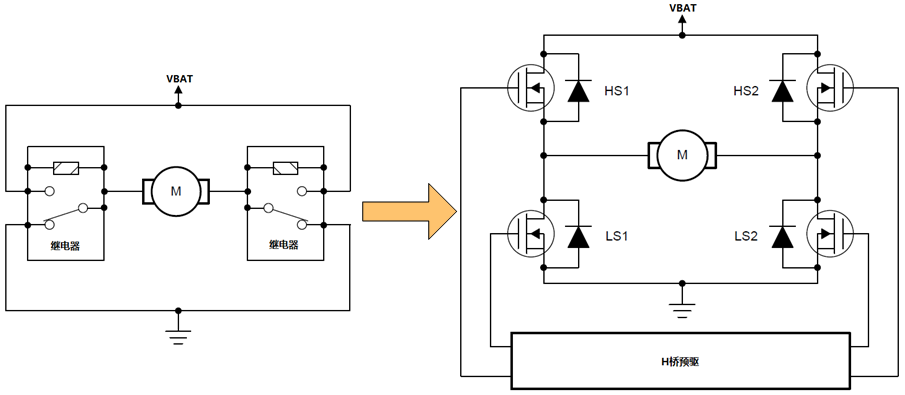

簡單的H橋電路，可以使用兩個繼電器實現，外部電路驅動繼電器閉合狀態即可。這樣的繼電器H橋驅動雖然簡單實用，但也有比較大的局限性，例如體積較大和開關速度較慢，而且在調速方面也顯得力不從心。在現在高功率密度需求的趨勢下，需要使用更高開關速度，體積更小的器件去替代繼電器。MOS管開關速度快，導通阻抗小，過電流能力強，非觸點式的電子開關，非常適合用來替代繼電器驅動有刷直流電機，而且更容易縮小電路占用空間。由于MOS管的開關速度相對于繼電器來說非常高，所以可以通過PWM的方式來進行調速。汽車電子設計的要求越來越高，功能安全與故障檢查機制是必不可少的一部分，設計符合汽車標準的直流有刷電機的驅動。
有刷直流電機是一種直流電機，有刷電機的定子上安裝有固定的主磁極和電刷，轉子上安裝有電樞繞組和換向器。直流電源的電能通過電刷和換向器進入電樞繞組，產生電樞電流，電樞電流產生的磁場與主磁場相互作用產生電磁轉矩，使電機旋轉帶動負載。由于電刷和換向器的存在，有刷電機的結構復雜，可靠性差，故障多，維護工作量大，壽命短，換向火花易產生電磁干擾�，F(xiàn)代汽車電子系統中，有刷直流電機廣泛應用于電動座椅調節機構，通過PWM調速技術實現多級位置記憶功能。在車輛空調系統中，該電機驅動的風門執行器能精確控制出風方向和流量。電動助力轉向系統采用大扭矩有刷直流電機，提供精準的方向控制力矩。家用滾筒洗衣機采用有刷直流電機作為驅動核心，其平穩的啟動特性有效降低振動噪聲。吸塵器產品中，高速有刷直流電機可產生超過20kPa的強勁吸力。變頻冰箱壓縮機采用特殊設計的有刷直流電機，實現能效等級A++的節能表現。
民航客機襟翼控制系統中，冗余設計的有刷直流電機組確保飛行姿態調整的絕對可靠。無人機云臺穩定機構采用微型有刷直流電機，實現拍攝畫面的防抖補償。航天器太陽能帆板展開機構依賴太空級有刷直流電機完成精確的角度定位。沖擊電鉆采用高功率密度有刷直流電機，在600W額定功率下仍能保持穩定轉速。角磨機裝備工業級有刷直流電機，可連續工作4小時不發生過熱保護。園林鏈鋸使用的防水型有刷直流電機，能在潮濕環境下保持3000rpm的切削轉速。通過上述應用實例可見，有刷直流電機憑借其成熟的技術工藝和良好的性價比優勢，在眾多工業領域持續發揮著關鍵作用，展現出強大的技術生命力。
有刷直流電機簡介有刷直流電機，簡稱有刷電機，是一種廣泛應用于家用電器中的直流電機。其關鍵組件包括定子上的固定主磁極和電刷，以及轉子上的電樞繞組和換向器。在日常生活和眾多電子產品中，有刷微型直流電機扮演著關鍵角色。這些電機廣泛應用于家用小電器中，為各種產品提供動力，如咖啡機、剃須刀、潔面儀和美容儀等。在日常生活中，有刷微型直流電機常用于家用小電器，如咖啡機、剃須刀、潔面儀和美容儀。這些設備的運作都離不開有刷微型直流電機提供的動力。
有刷微型直流電機以其簡便的控制方式和低廉的成本，贏得了廣泛的應用。這類電機只需入直流電即可運轉，通過調整電壓即可輕松控制。相比之下，無刷微型直流電機則需額外電路支持，且在低轉速時扭矩較小，對扭矩有要求的產品還需增加減速機。此外，無刷微型直流電機對產品設計機構和成本的要求也相對較高。因此，在大多數情況下，有刷微型直流電機成為電子產品的首選。除非產品對參數有極高要求，無法通過有刷電機實現，才會考慮使用無刷直流電機。 |
