| 元芯半導體亮相2025亞洲充電展，用“芯”重塑能效，邀您共啟充電新紀元！ |
|
|
| 文章來源：永阜康科技 更新時間：2025/4/8 11:03:00 |
在線咨詢： |
| |
| 關于元芯
杭州元芯半導體科技有限公司以高性能高可靠性模擬芯片解決方案和第三代半導體生態系統為核心，面向光伏儲能、電動汽車、數據中心、5G通訊等領域，提供硅基高性能模擬芯片和第三代半導體功率芯片一站式系統整體解決方案，推動低能耗高性能高可靠性功率電子技術的發展以滿足節能減碳的迫切需求。元芯的使命是通過不斷的核心芯片技術創新，幫助我們的客戶解決最困難的技術問題，進而幫助客戶建立終端產品的技術優勢。

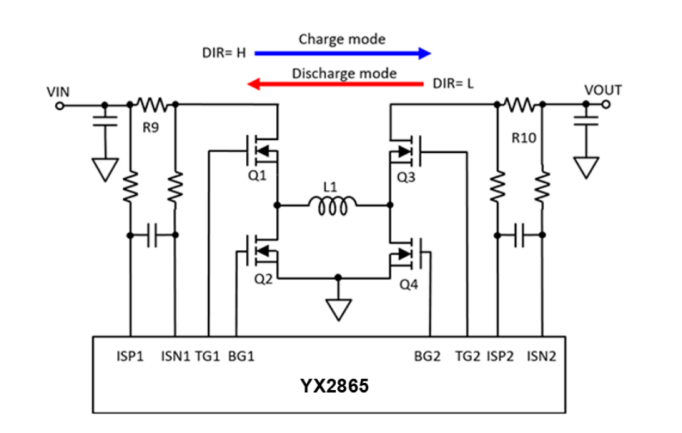

YX2865
YX2865是一款支持雙向工作的Buck-Boost升降壓控制芯片，集控制、半橋驅動于一體，兼容Si/GaN功率管。輸入輸出均支持到65V范圍，并集成高壓側的電流采樣，實現輸入輸出側CC/CV功能，極大地優化系統整體設計與BOM，非常適合PD3.1，48V電池/母線等多種應用場景。
-
超寬輸入/輸出電壓范圍VIN: 2.7V to 65V, VOUT: 2V to 65V
-
靈活簡單的功率方向控制
-
最高98% 功率轉換效率
-
雙向CC/CV控制
-
寬開關頻率設定: 50KHz to 3MHz
-
靈活設定輸入輸出電流限制
-
精準的充電/放電電流監測（3%）
-
5V驅動電壓，兼容Si和GaN功率器件
-
驅動能力: 0.6Ω下拉, 1.2Ω上拉
-
可調節死區時間控制
-
可編程軟啟時間控制
-
集成1.8V高精度參考電壓源(±1%)
-
頻率擴展功能
-
PWM同步時鐘輸入/輸出
-
Power Good指示及故障診斷功能
-
完善的保護機制：VCC/Vdrive UVLO保護，輸出過壓/短路保護，OTP保護等
-
32腳可潤濕側翼QFN 封裝

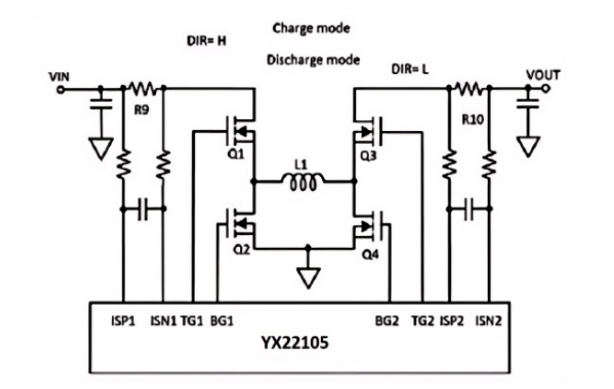

元芯半導體推出的雙向升降壓DC/DC控制器YX22105系列芯片，輸出最高電壓達到100V，輸出最低可支持0V。在與上一代65V雙向升降壓控制器YX2265系列Pin腳兼容的基礎上拓展了應用范圍，針對高電壓輸入/輸出、瞬態環境嚴苛的應用領域，簡化了應用設計并提升了系統可靠性。我們也同步推出了支持MPPT應用且?guī)в须娏鳈z測功能的版本和支持電池充放電管理以及具備涓流充電、恒流（CC）/恒壓（CV）等充放電管理功能的版本，以滿足不同應用需求。
-
超寬輸入/輸出電壓范圍VIN: 3.5V to 100V, VOUT: 0V to 100V
-
靈活簡單的功率方向控制
-
最高98% 功率轉換效率
-
雙向CC/CV控制
-
寬開關頻率設定: 50KHz to 3MHz
-
靈活設定輸入輸出電流限制
-
精準的充電/放電電流監測（3%）
-
5V驅動電壓，兼容Si和GaN功率器件
-
驅動能力: 0.6Ω下拉, 1.2Ω上拉
-
可調節死區時間控制
-
可編程軟啟時間控制
-
集成1.8V高精度參考電壓源(±1%)
-
頻率擴展功能
-
PWM同步時鐘輸入/輸出
-
Power Good指示及故障診斷功能
-
完善的保護機制：VCC/VDRV UVLO保護，輸出過壓/短路保護，OTP保護等
-
32腳QFN 封裝

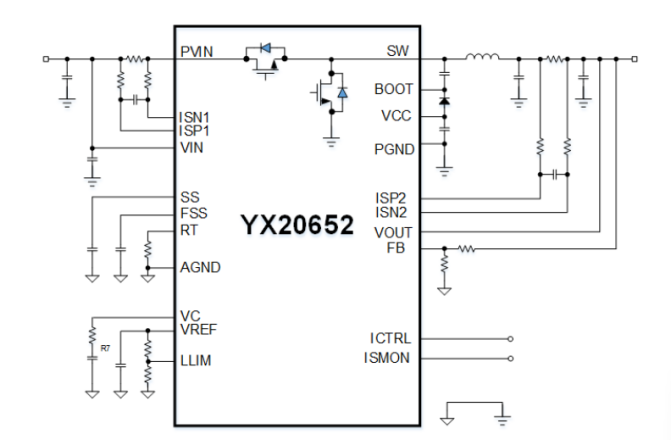

YX20652
YX20652 是一款全集成MOS的高效同步降壓轉換器，其輸入電壓范圍可達4V至60V，最大輸出電流可達12A，最高效率可達97%。得益于MOS管全集成化設計，YX20652大幅簡化了轉換器的外圍電路，使得整板體積更小，功率密度更高，系統成本進一步降低。此外，該產品還具備并聯錯相功能，方便功率擴展的同時，有效降低了輸出紋波，提升了系統的穩定性和可靠性。
-
MOSFET全集成
-
最大輸出電流可達12A
-
效率高達97%
-
寬輸入電壓，4V至60V
-
寬輸出電壓，2V至58V
-
超寬開關頻率：50kHz至3MHz
-
可調節的輸出電流限制
-
通過ISMON進行負載電流監測
-
同步外部時鐘，或并聯錯相（SYNCI/SYNCO）
-
支持CC/CV輸出
-
死區時間可調（40ns/80ns）
-
可調節的頻率擴展（FSS），EMI效果好
-
集成高精度電壓源（1.8V±1%）
-
輸出良好監測功能
-
QFN-47（6mm*6mm）
|
| |
|
|
|
|
|
| |
| |
| |
 |
