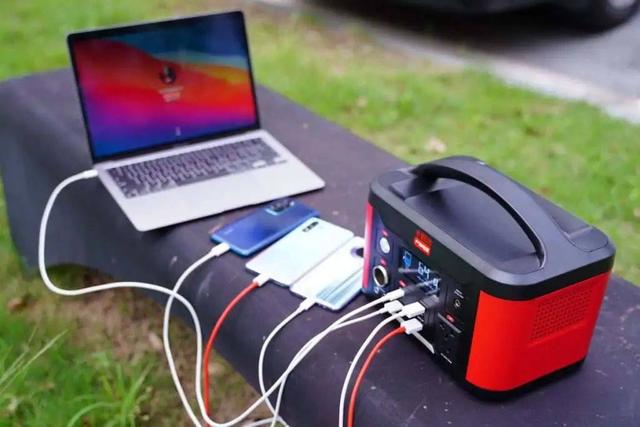

戶外電源、便攜式儲能電源作為一種典型的清潔能源系統，近年來在歐美國家實現了大范圍普及，并融入到了人們?nèi)粘Ｉ町?dāng)中。國內方面，雖然目前戶外電源的普及程度不如國外，但當下國家正在大力倡導新能源產業，作為綠色能源的戶外電源產品正好處在時代的風口上，由此可見，戶外電源的市場前景十分可觀。
值得一提的是，USB PD快充也在戶外電源產品中得到了廣泛應用，得益于雙向快充和100W的充電能力，搭配戶外帶電源的大容量電池組，獲得消費者認可。
此前充電頭網就評測拆解過EcoFlow正浩 德DELTA Max戶外電源、斯丹德600W戶外電源、卡旺達600W便攜式戶外電源、公牛600W戶外移動電源、奧�？�150W便攜戶外電源、移族P1000S戶外電源、哲思500W便攜儲能電源等支持USB-C雙向快充的戶外電源產品。
針對戶外電源USB PD快充應用，南芯、芯海、沁恒微、士蘭微、天德鈺、維普創新等業內知名芯片廠商均已經提前開發雙向快充協議芯片方案。
近幾年來USB PD快充技術在消費類電源市場中的到快速普及，隨著各大手機和筆電品牌廠商陸續入局，市面上支持USB PD快充的設備迎來了爆發式增長。戶外電源作為一種新興的消費類電源產品，同時也是USB PD快充技術的特色應用市場。
根據充電充電頭網觀察發現，業內主流的戶外電源廠商以及市面上主流的戶外電源品牌，均已經在最新的產品中加入了USB PD快充功能。

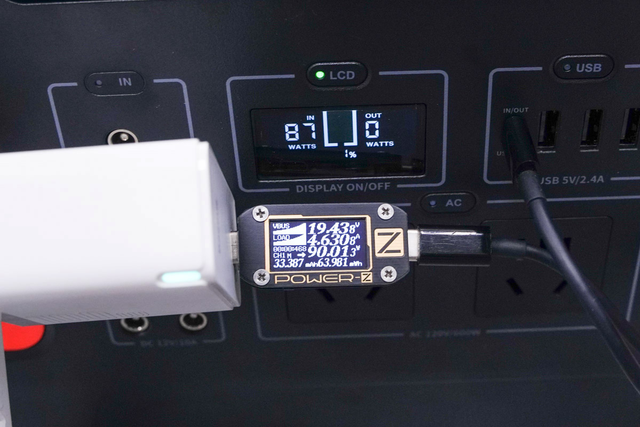

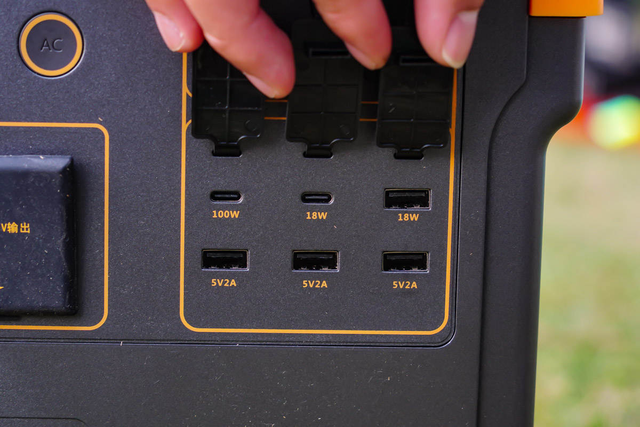

USB PD快充的加入，讓原本功能單一的戶外電源增加了一大特色賣點，根據戶外電源的不同定位，可通過一個通用型的USB-C接口實現5-20V和20-100W快充輸出，直接為手機、筆記本電腦、無人機、相機等數碼設備供電，同時還能通過USB-C接口為自身充電，大大提升用了用戶體驗。
戶外電源能夠?qū)崿F(xiàn)USB PD快充功能，主要得益于大功率升降壓芯片以及快充協議芯片技術的成熟。USB PD快充協議芯片按照應用場景的不同，可以分為充電端（DFP）、受電端（UFP）、雙角色端（DRP）三種類型，戶外電源應用的協議芯片一般為DRP芯片，以便實現大功率雙向快充功能。
下面只要為大家分享南芯、芯海、沁恒微、士蘭微、天德鈺、維普創新最新推出的雙向USB PD快充協議芯片及其典型應用案例，方便大家參考選型。

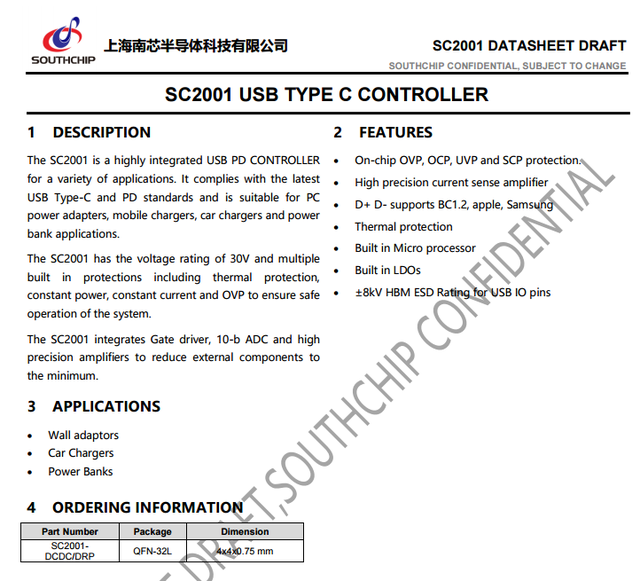

南芯SC2001芯片可以同時支持一組CC信號及多達4組DPDM信號控制，集成了PD2.0、PD3.0、PPS、BC1.2、AFC、FCP、SCP、VOOC快充協議；且具有30V的額定電壓和多重內置保護，包括過熱保護、恒功率、恒流和過壓保護，以確保系統的安全運行。
此外SC2001內部集成了門驅動器、10bit ADC以及高精度放大器，可以將外部組件數量降到最少；適用于充電器、車充、移動電源、多口充等產品領域。
1、南芯推出USB PD協議芯片，支持5口快充
3、SC2001南芯超級閃充芯片通過OPPO認證！

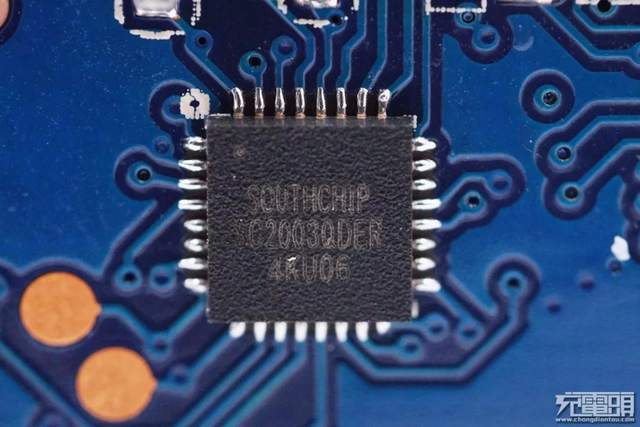

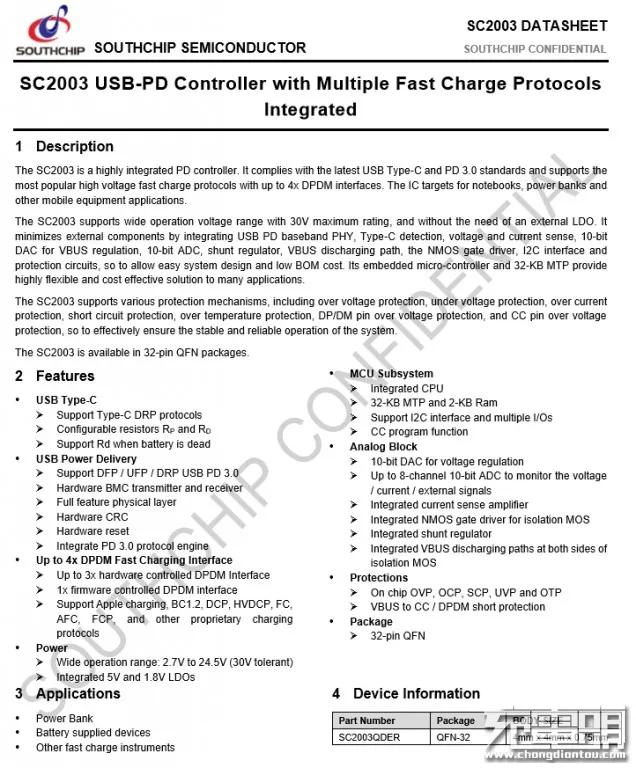

南芯SC2003是一款高度集成的USB PD控制器，可作為DRP role支持PD3.0協議，適用于多種應用。其具有30V的額定電壓和多重內置保護，包括熱保護、過壓、欠壓、過流和短路保護，以確保系統的安全運行；集成了門驅動器、10-b ADC和高精度放大器，將外部組件減少到最��；它符合最新的USB-C和PD標準，適用于移動充電器、汽車充電器和電源組應用。

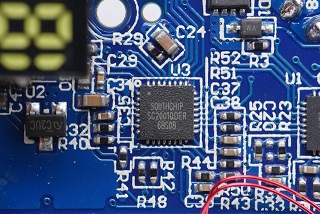

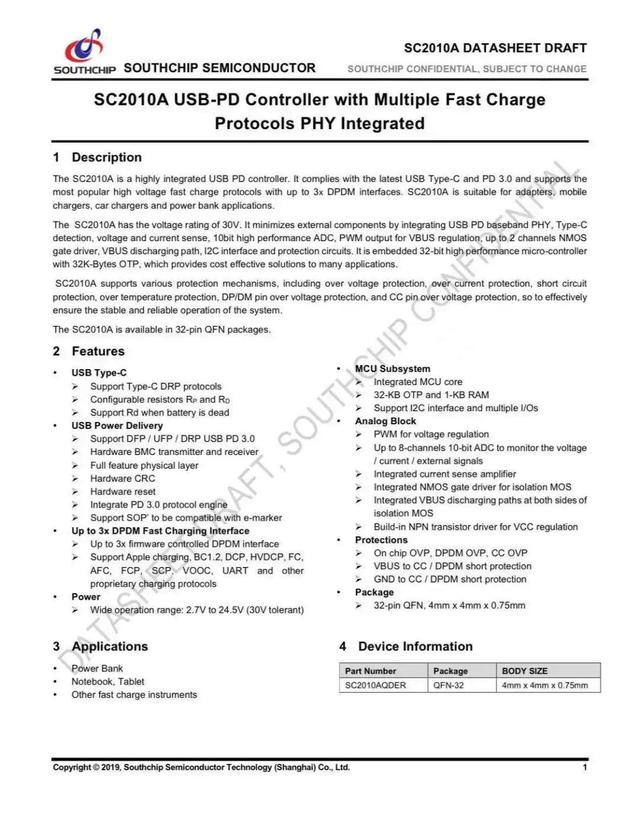

南芯SC2010A是一個高度集成的USB PD控制器，它符合最新的USB Type-C和PD 3.0，并支持最流行的高壓快速充電協議，具有多達3組DPDM接口。SC2010的額定電壓為30V，通過集成USB PD基帶物理層（PHY）、Type-C檢測、電壓電流檢測、10位高性能ADC、調節VBUS 的PWM輸出、最多2路N_MOS驅動、VBUS泄放電路、I2C接口和保護電路等以減少外部器件。
南芯SC2010A嵌入式32位高性能微控制器提供32k 字節的OTP，為許多應用提供了經濟有效的解決方案；支持各種保護機制，包括過壓保護、過流保護、短路保護、過溫保護、DP/DM引腳過電壓保護、CC引腳過電壓保護、有效保證了系統的穩定可靠運行，適用于適配器、手機充電器、車載充電器和移動電源。

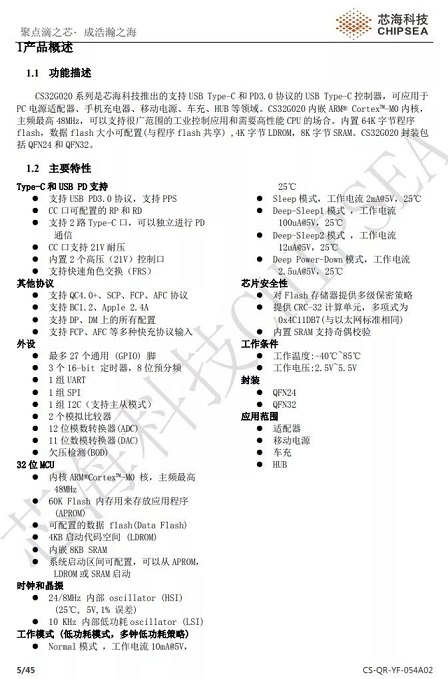

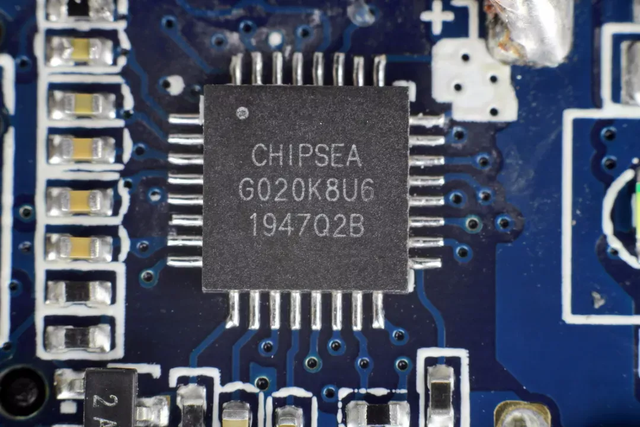

芯�？萍糃S32G020是芯海科技推出的支持USB Type-C和USB PD3.0協議的USB Type-C控制器，內置ARM M0內核，48MHz主頻，內置64K程序存儲器，4KB LDROM，8K SRAM，支持寬范圍的工業控制應用和高性能處理場景，提供QFN24和QFN32封裝，適用于PC電源適配器、手機快充充電器、大功率移動電源、車充、USB HUB等領域。
芯�？萍糃S32G020支持USB PD3.0協議，支持PPS協議，支持兩路獨立的Type-C口，并且支持21V耐壓，支持快速角色交換。支持QC4.0+，支持華為SCP、FCP，三星AFC快充協議，并支持多種快充協議輸入。
芯海科技CS32G020具有豐富的外設接口，支持一個UART接口，支持一個SPI接口，支持一個I2C接口，內置兩個模擬比較器，內置12位ADC和11位DAC，支持多個GPIO引腳用于實現其他功能。支持對內部FLASH進行多級保密，內存支持奇偶校驗。此外還支持Type-C接口程序更新，通過Bootloader，配合固件升級工具可實現軟件升級�？煞奖愕呐渲脼镮2C數傳調壓或者FB引腳調壓，方便不同場合的使用。
1、拆解報告：SHARGE閃極100W超級移動電源
3、芯�？萍迹盒盘栨淢CU引領快充“芯”未來

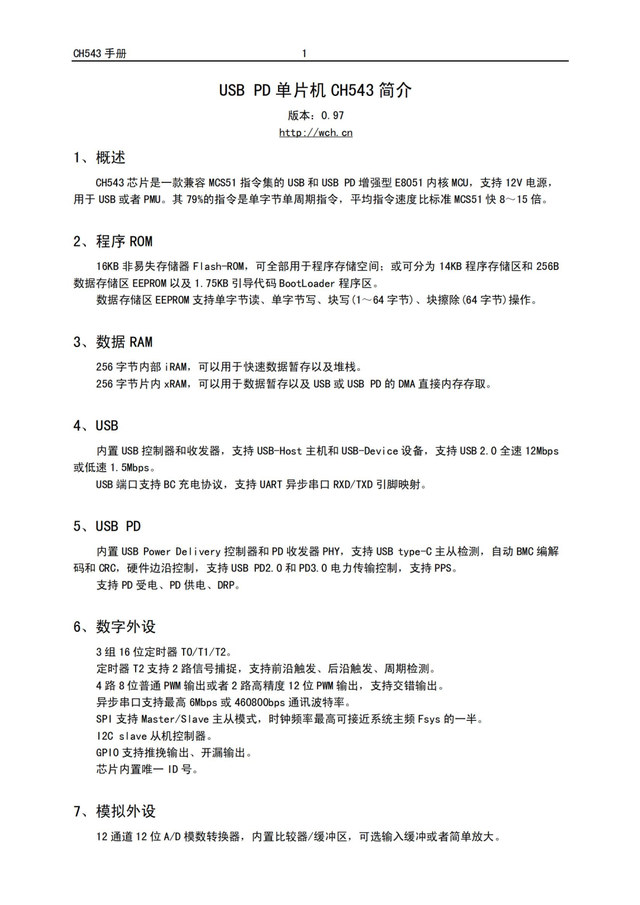

沁恒微CH543 芯片是一款兼容 MCS51 指令集的 USB 和 USB PD 增強型 E8051 內核 MCU，支持 12V 電源， 用于 USB 或者 PMU。其 79%的指令是單字節單周期指令，平均指令速度比標準 MCS51 快 8～15 倍。

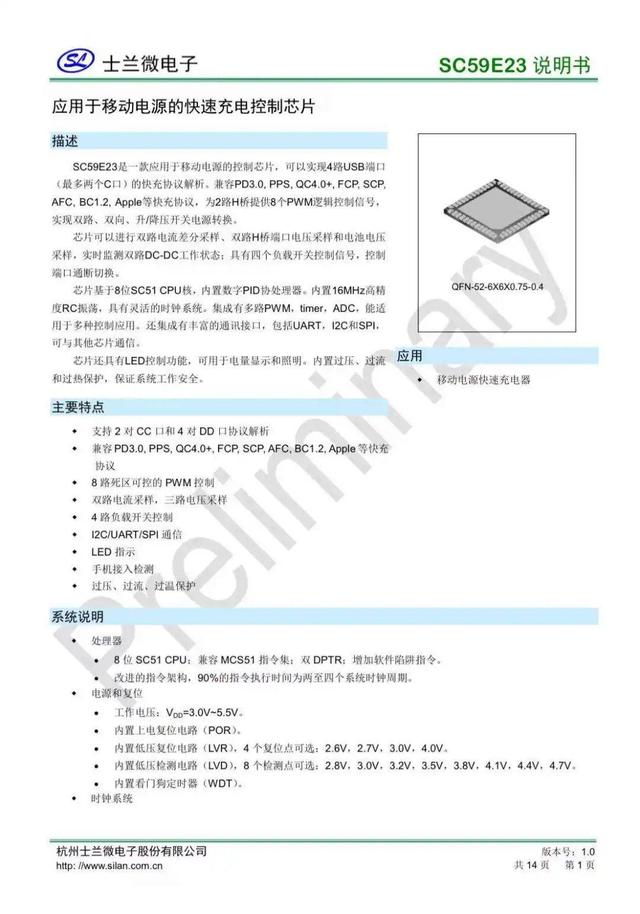

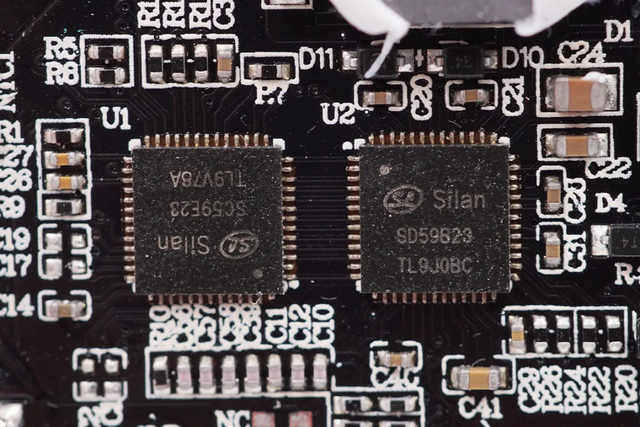

士蘭微SD59B23+SC59E23雙路雙向快充電源方案，其中SC59E23是一款應用于移動電源的控制芯片，可以實現4路USB端口（最多兩個USB-C口）的快充協議解析，兼容USB PD3.0、PPS、QC4+、FCP、SCP、AFC、BC1.2、Apple等快充協議，為2路H橋提供8個PWM邏輯控制信號，實現雙路、雙向、升降壓開關電路轉換。
士蘭微SD59B23是一顆驅動器，負責外部MOS驅動。兩顆芯片分工合作，有助于將熱量從主控芯片外移；加上與不同MOS的搭配，可實現30W-100W的寬功率輸出組合。
士蘭SC59E23是一顆集成協議和數字電源控制器，內置了USB PD協議的移動電源升降壓芯片，可實現快充移動電源更高集成度，有助于體積輕薄化。
1、拆解報告：倍思10000mAh 1A1C二合一氮化鎵充電器
3、拆解報告：Baseus倍思20000mAh 45W PD快充移動電源
5、支持7大協議，天鈺FP6606通過USB-IF協會PD3.0認證

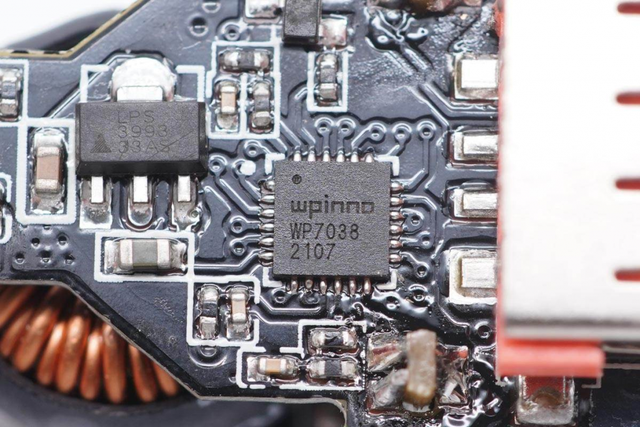

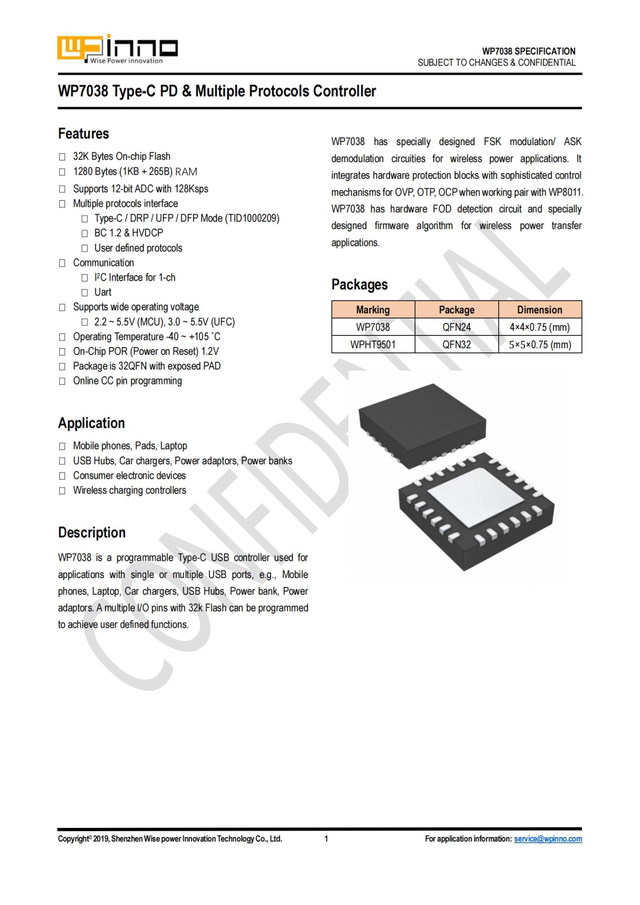

維普創新WP7038是最新推出的Type-C系列IC，具備每個接口獨立調節的全協議功能；具有輸入電壓范圍廣5-24V，輸出電壓范圍廣3.5-24V（自適應）和輸出電流1-5A（根據協議自適應）的特點；同時內置高效MCU，內置獨立全協議調節功能；此外芯片可實現雙口獨立輸出，真正實現雙口雙快充。
戶外電源作為一種綠色能源，未來的應用場景將越來越多。而USB PD是一種通用快充協議，加入到戶外電源產品中，不僅統一了充電接口，而且還支持百瓦級的雙向充電功能，尤其大功率輸出，對筆電產品非常友好，提升了通用性，并有助于實現節能環保。

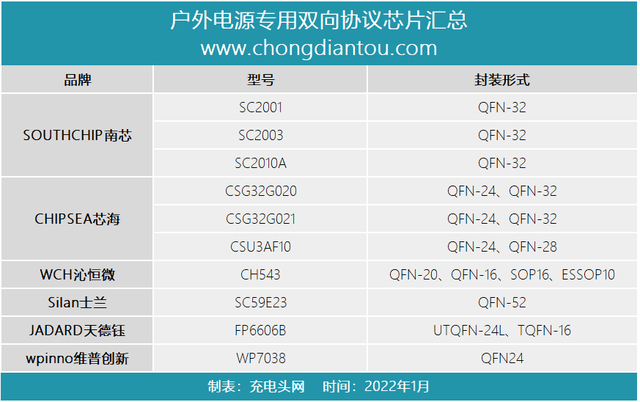

本次總共整理匯總了4家廠商的8款USB PD快充控制器，支持雙向快充功能，并且滿足100W快充應用，其中部分產品還升級了最新的USB PD3.1快充和UFCS快充，可以為用電設備提供更大的充電功率，助力廠商快速開發新品。
截至目前，南芯、芯海、天德鈺、士蘭微等廠商均已經報名參加了2020亞洲戶外電源大會，屆時將有最新的戶外電源芯片及案例展出，敬請期待！
