| HT318 80W單聲道/40W雙聲道D類音頻功放解決方案 |
|
|
| 文章來源：永阜康科技 更新時間：2019/3/30 10:28:00 |
在線咨詢： |
| |
概述
HT318是一款高效D類音頻功率放大器。在24V供電的立體聲(BTL)模式下，能夠持續提供2*40W/8Ω功率輸出；在單聲道（PBTL）模式下，能夠持續提供80W/4Ω功率輸出。
HT318具有豐富的功率限制功能，以滿足各類應用。一種是功率限制功能（PCLP），即在輸出端限制其最大輸出擺幅低于設定值，可避免意外的超額輸出功率損壞喇叭。另一種為自動增益控制功能（AGC），開啟后，可有效改善因輸入幅度過大或者電源電壓降低造成的破音失真。
HT318具有過溫限幅功能（TFB），在高功率輸出、高環境溫度等條件下導致芯片內溫度較高時，芯片自動降低系統增益，避免芯片進入過溫關斷保護功能，使其能夠連續播放而不間斷。
HT318還具有多開關頻率可選，以抑制AM干擾；使用主從模式時，還可實現多個器件的同步。此外，HT318內置關斷功能使待機電流最小化，還集成了過溫限幅功、過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能，可全面防止出現故障。
特點
・輸出功率（BTL模式）
2×40W (VDD=24V, RL=8Ω, THD+N=10%)
2×30W (VDD=16V, RL=4Ω, THD+N=10%)
・輸出功率（PBTL模式）
80W (VDD=24V, RL=4Ω, THD+N=10%)
・單電源系統，4.5V-26V寬電壓輸入范圍
・超過90%效率; BD和1SPW兩種調制方式選擇
・可設置功率限制功能（PCLP）以及AGC功能
・多重開關頻率選擇，具有AM抑制功能;
・主從同步模式
・模擬差分/單端輸入，輸出模式立體聲/單聲道可選
・保護功能：過溫限幅功能，過壓/過流/過熱/欠壓
異常，直流檢測和短路保護
・無鉛無鹵封裝，QFN36L
應用
・條形音箱 ・無線智能音箱
・便攜式音箱 ・消費類音頻應用
・拉桿音箱 ・LCD電視/監視器
管腳排列及定義
典型應用原理圖

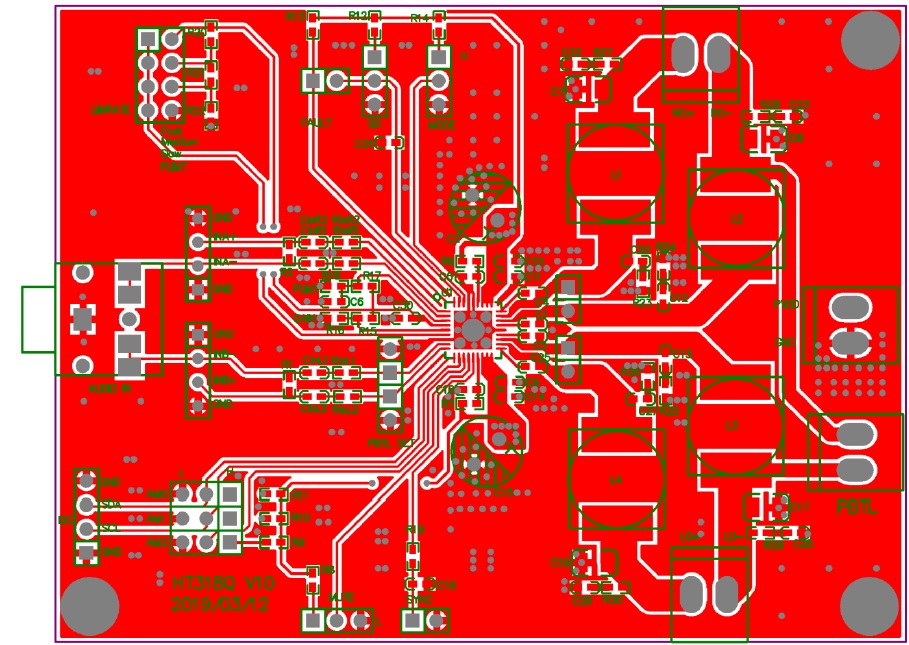

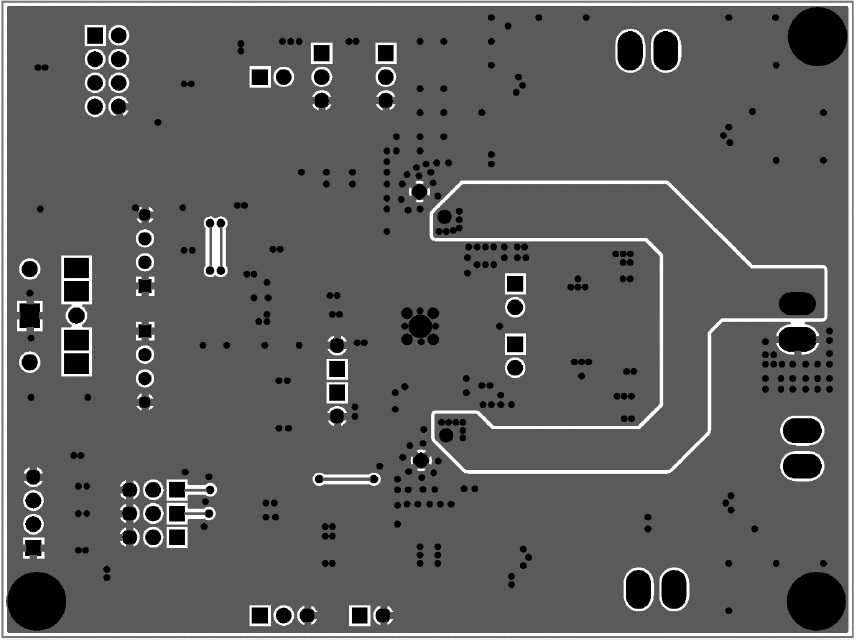

PCB Layout
|
| |
|
|
|
|
|
| |
| |
| |
 |
