概述
ACM8815是一款集成MOSFET，高效、高性能具有數字輸入的單聲道D類音頻放大器。外圍應用電路只需要很少的無源元件，能在4.5V至38V的PVDD和AVCC電源、3.3V或1.8V的DVDD電源下工作。ACM8815集成了11mΩRdson-MOSFEET，驅動到4Ω可以在10%THD+N內輸出1×200W的功率，而不需要散熱器。
ACM8815采用了一種新穎的PWM調制架構，在啟動階段調整PWM占空比，以避免啟動異常。擴頻技術提供較低的EMI輻射。
ACM8815內置的先進音效調諧功能提供了一種高度集成的解決方案。它允許以高度獨立的操作打開/關閉每個模塊。前后BQ可編程特定頻段信號動態增強，。此外，ACME專利的3+1頻段DRC具有峰值和RMS檢測功能，可實現靈活平坦的多頻段控制。
ACM8815 集成ClassH控制功能，為提高電池供電系統的效率和降低功耗提供了一種新方案。采用QFN-48(8.0mm×8.0mm)封裝。
特性
靈活的電壓配置
-PVDD: 4.5V至38V
-AVCC:4.5至38V（建議12V）
-DVDD和I/O: 3.3V或1.8V
Ÿ集成11mΩRdsonMOSFET
卓越的效率和熱性能，
-36V/4Ω/2000W時效率>96%
-無需散熱器
Ÿ輸出功率
-1×160W，4Ω，36V，THD+N<1%
-1×200W，4Ω，36V，THD+N<10%
-1×150W，3Ω，32V，THD+N<1%
-1×190W，3Ω，32V，THD+N<10%
Ÿ出色的音頻性能
-1W、1kHz、PVDD=36V時THD+N≤0.02%
-108 dB A加權信噪比（SNR）
-空閑切換A加權噪聲≤100μVrms
-10mA低靜態電流
Ÿ可配置的數字音頻接口
-I2S、左對齊、右對齊、TDM音頻格式
-32kHz至192kHz的輸入采樣率
Ÿ直流負載診斷
高級音效果調節
-靈活的數字和模擬增益調節
-直流阻斷高通濾波器
-L/R輸入混合器
-1×15個前置BQ和1×5個后置BQ，支持增強的音頻調諧
-3+1頻帶峰值和RMS動態范圍控制（DRC）
-動態范圍提升
-內置電平計
保護機制
-通過GPIO和I2C寄存器報告故障狀態
-過電流和直流保護
-基于外部NTC和內部溫度傳感器的超溫保護
-欠壓和過壓保護
-時鐘錯誤保護
應用
Ÿ家庭影院，Soundbar，HTiB(盒裝家庭影院)；后裝汽車音響系統；有源音響；監聽音箱；船用音頻放大器等。

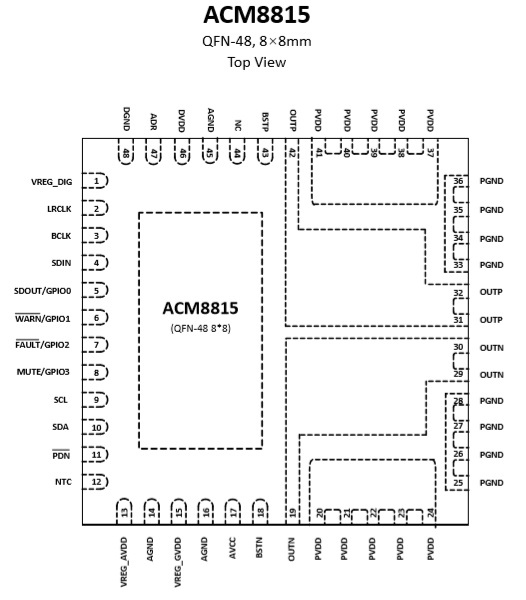

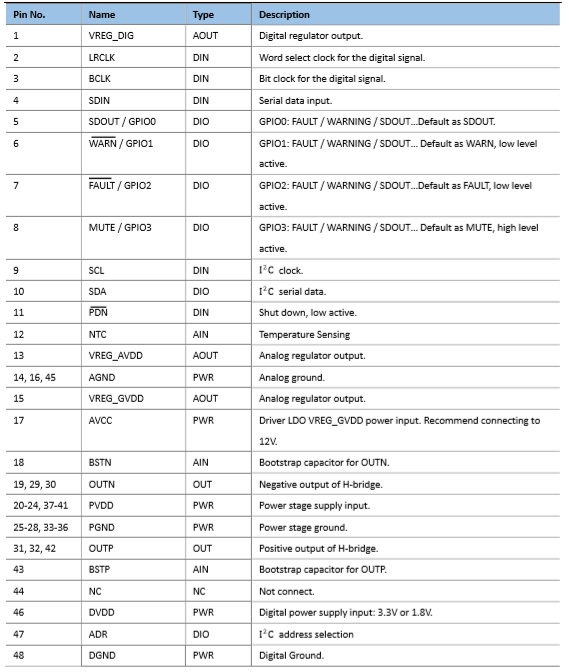

管腳排列及定義

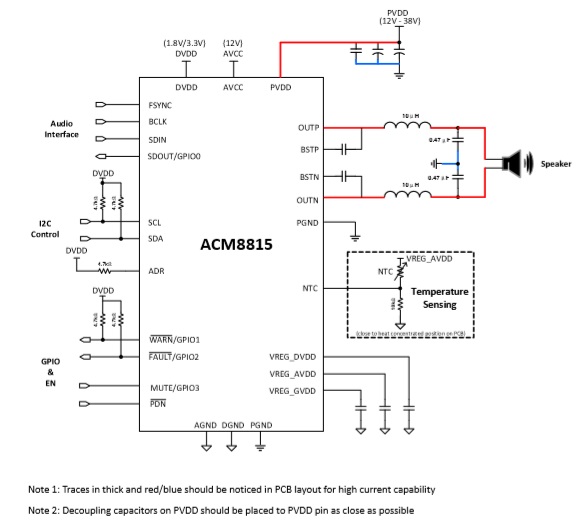

應用原理圖
