RS2604是一款可配置OVP、OCP的eFuse開關，結構緊湊，功能多樣，同時具備欠壓保護功能；透過外部電阻設置350mA到2.5A的輸出限流值，并最大化安全余量設計，具有高達45V的浪涌耐壓承受能力。
RS2604主要設計用于12V~24V母線電壓接口的熱插拔保護、過流保護或者過壓保護。
主要特性如下：
Ø 輸入電壓支持4.5V~40V，極限浪涌耐壓高達45V
Ø 通過外部電阻設置350mA 到 2.5A的限流值
Ø 低導通內阻80mΩ
Ø 可設置軟啟動時間
Ø ±7%高精度電流檢測
Ø 短路電流保護
Ø 過壓保護
Ø 異常指示輸出
Ø 工作結溫范圍：-40°C ~ 125°C
常用的適配器輸出，包括5V、9V、12V，以及筆記本電腦需要的19V~20V電壓，另外乘用車各部件的供電目前仍然以12V電壓，商用車以24V電壓總線為主，這些接口熱插拔瞬間不可避免的會產生浪涌電壓，為了承受浪涌電壓的沖擊，選擇極限耐壓高的降壓芯片就會有更加可靠的安全余量；同時，透過預設的電流保護限制，也能防止系統由于各種異常狀況導致的系統耗電異常增大，從而起到多重保護功能。RS2604就是針對這些應用場景而設計的，高達45V的耐壓余量提供了可靠的應對能力，可以輕松應對這些浪涌電壓的沖擊；最大2.5A的電流也能滿足大部分設備的功率需求。

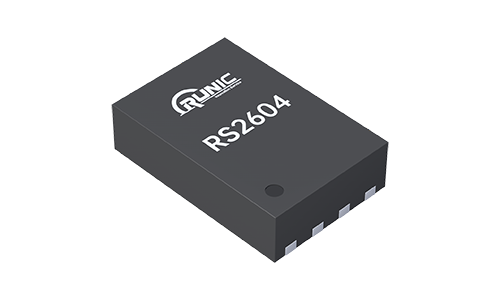

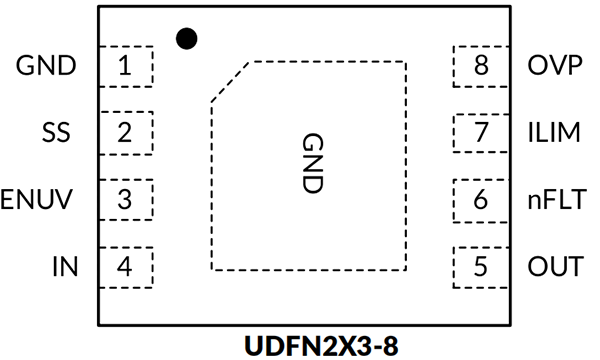

RS2604提供UDFN2X3-8封裝，歡迎各界工程師索樣對比評測。
|
