前言
全球高速無刷電機行業正在經歷持續的增長和發展。根據市場調研，亞洲市場占據了全球高速無刷電機行業的首位，市場規模占比達47%，并且預計未來增長將主要集中在亞洲地區。特別是在我國，無刷電機技術已逐漸成熟，電機和驅動器的價格均已下探到可以廣泛應用的程度，也就拓展了無刷電機的使用場景。
而控制芯片作為無刷電機系統中的關鍵組件，通過接收轉子位置的反饋信號，精確控制電機的電流和電壓，實現電機的高效運轉和精確控制。
無刷電機控制芯片

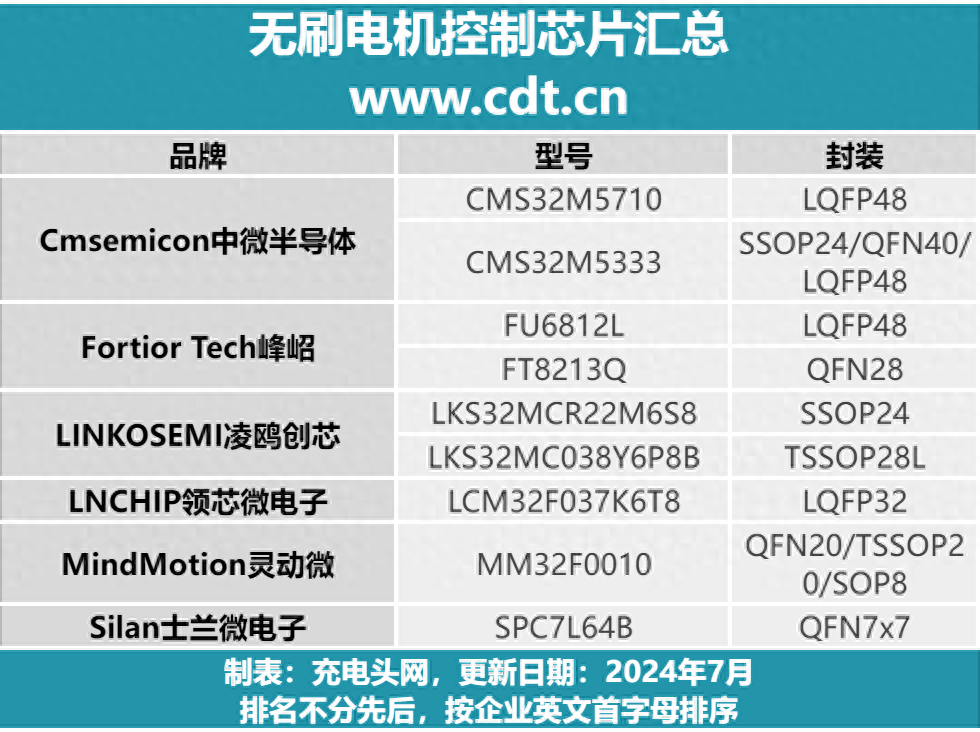

充電頭網從過往的拆解案例與新聞中匯總出目前市面上常見的無刷電機控制芯片，具體如下表所示。
排名不分先后，按企業英文首字母排序。
Cmsemicon中微半導體

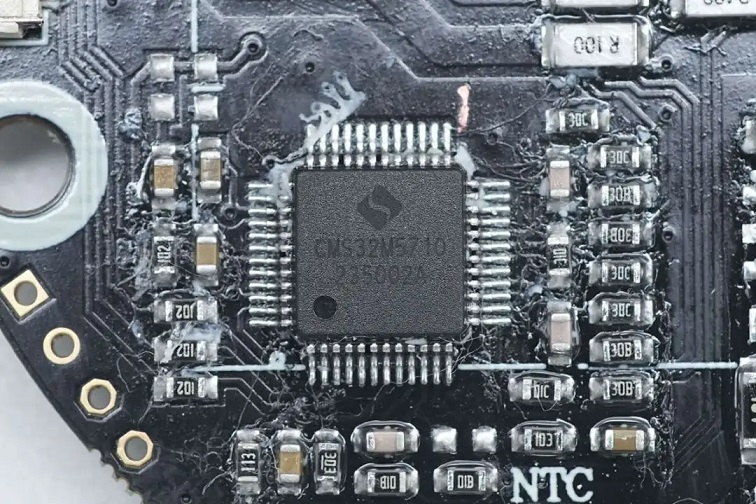

CMS32M5710
中微半導體CMS32M5710是一顆內置ARM Coretx-M0內核的電機微控制器芯片，芯片支持2.1-5.5V工作電壓，內置64KB FLASH和8KB SRAM，主頻達64MHz，具備46個GPIO，芯片內置ADC，運放，比較器，并具備UART接口，I2C接口和SPI接口。采用LQFP48封裝。

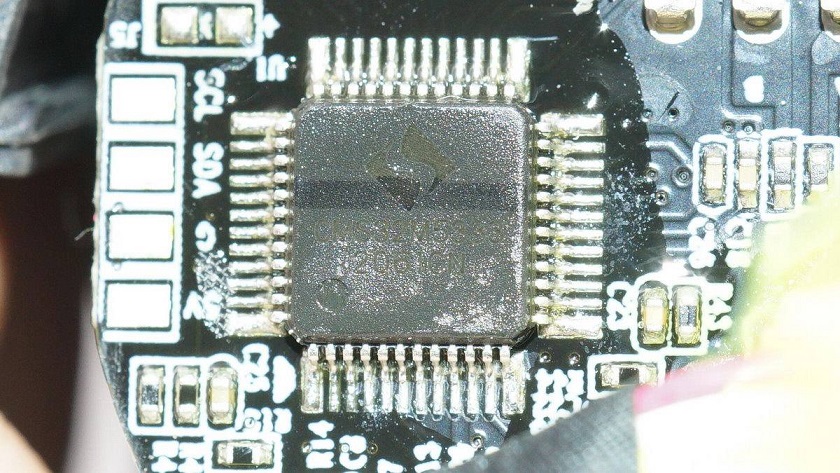

CMS32M5333
CMS32M53xx系列MCU是中微半導體基于ARM-Cortex M0推出的高端電機控制專用芯片。主頻高達48MHz，工作電壓2.1V至5.5V；提供32K Flash Memory，8K SRAM；多達30個GPIO；6通道增強型PWM可輸出死區可控的互補型PWM；內置采樣率100Ksps的12-bit低速 ADC，內置采樣率1.2Msps的12-bit高速ADC，提供SSOP24，QFN40及LQFP48多種封裝。
Fortior Tech峰岹

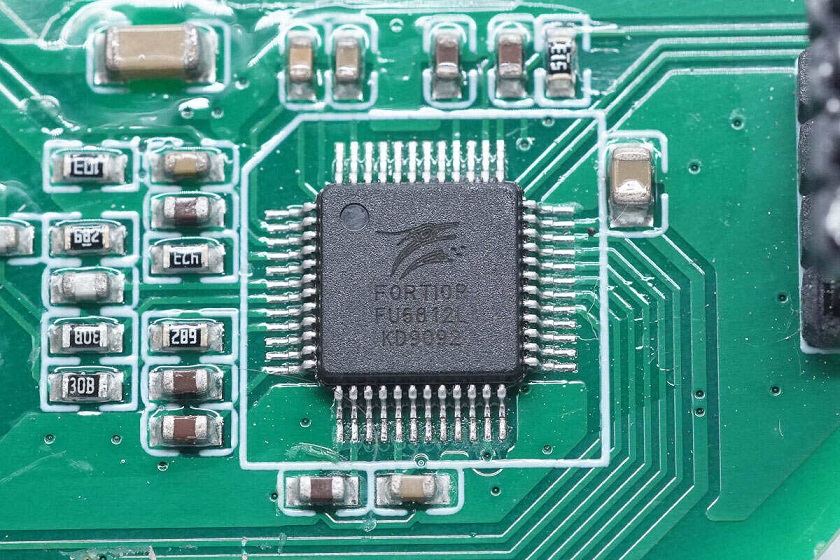

FU6812L
峰岹FU6812L，內置電機專用引擎ME和8051內核，通過ME硬件自動完成電機FOC或BLDC運算控制，內置8051內核用于參數配置和日常事務處理，具備PWM驅動信號輸出，采用LQFP48封裝。
FT8213Q

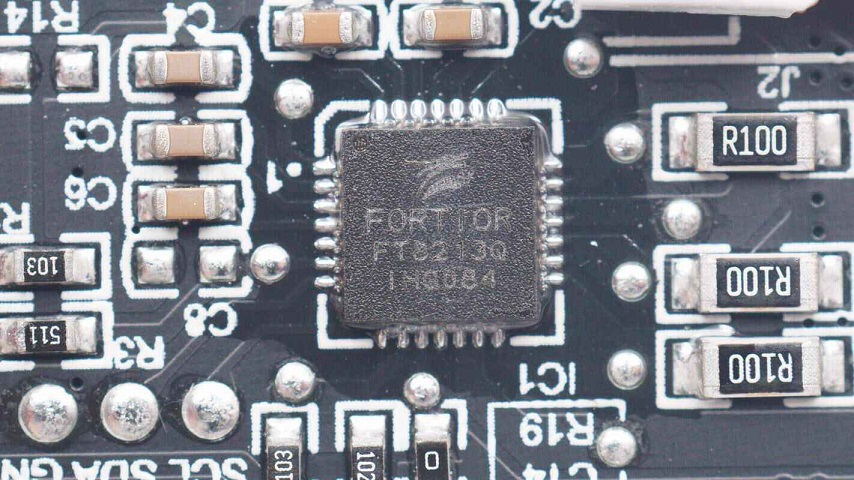

峰岹科技FT8213Q一顆三相無傳感器FOC控制的直流無刷馬達驅動芯片，芯片內部集成驅動MOS，外圍元件精簡。芯片支持PWM，模擬信號和I2C轉速調節，集成轉速輸出功能，可通過FG引腳或者I2C接口實時讀取轉速。
LINKOSEMI凌鷗創芯

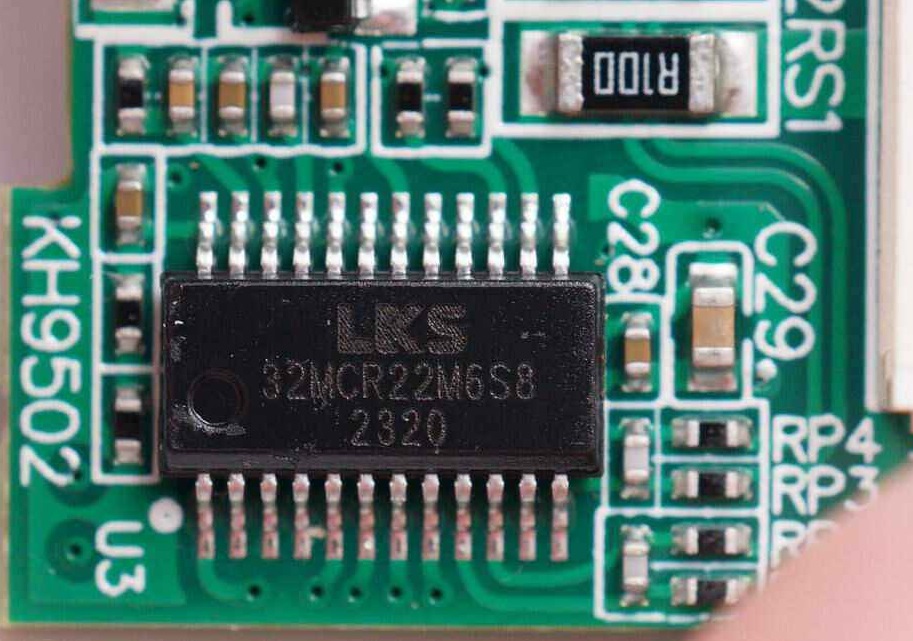

LKS32MCR22M6S8
凌鷗創芯電子LKS32MC037M6S8

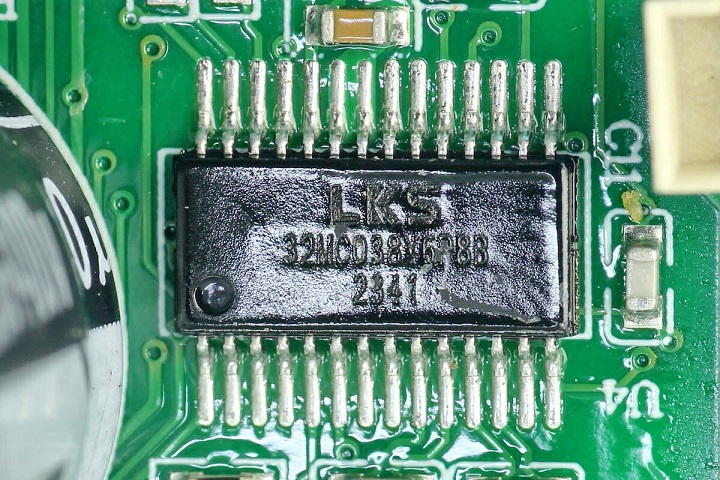

LKS32MC038Y6P8B
凌鷗創芯LKS32MC038Y6P8B，芯片內部集成48MHz 32位 Cortex-M0處理器內核，集成三相全橋自舉式柵極驅動模塊，內置32KB FLASH和4KB RAM，采用TSSOP28L封裝。
LNCHIP領芯微電子

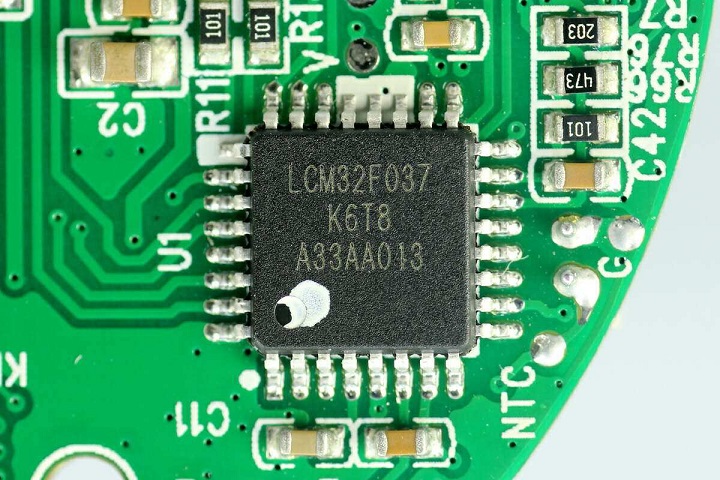

LCM32F037K6T8
領芯微電子LCM32F037K6T8，芯片內置32位ARM Cortex M0 MCU，主頻為96MHz，芯片內置32KB FLASH和4KB RAM，內置三路軌對軌模擬比較器和運算放大器，采用LQFP32封裝。
MindMotion靈動微
MM32F0010
靈動微MM32F0010，內置32位M0內核，最高工作頻率達48MHz，內置16KB Flash和2KB SRAM，內置12位ADC，提供QFN20、TSSOP20 和 SOP8共3種封裝形式。
Silan士蘭微電子

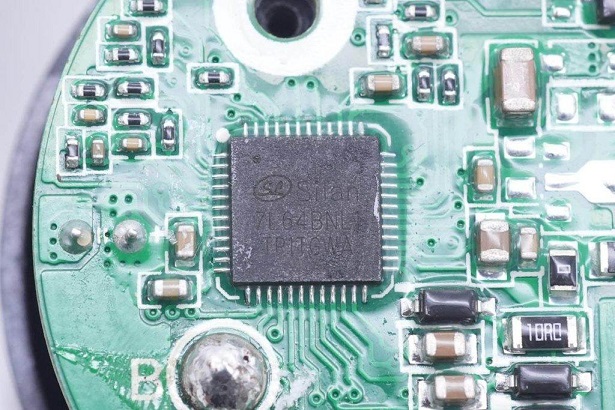

SPC7L64B
士蘭微SPC7L64B，是一款高集成的高性能無刷電機控制器，內置32位M0內核，最高工作頻率64MHz，采用QFN7*7-48封裝。
充電頭網總結
全球高速無刷電機的消費量在逐年上升，特別是在我國，《GB18613-2020電動機能效限定及能效等級》等政策的實施，進一步推動高效節能電機的滲透率。
在未來，無刷電機控制芯片的應用前景依然廣闊。隨著更多高性能、高集成度的芯片產品問世，電機控制技術將變得更加智能和高效。無刷電機控制芯片將繼續在各個領域發揮其不可替代的作用，推動技術進步和產業升級。 |
