MOS管是一種場效應晶體管(Field-Effect Transistor,F(xiàn)ET),其名稱源自金屬氧化物半導體(Metal-Oxide-Semiconductor)。MOS管包括兩種類型:NMOS(N-Channel MOS)和PMOS(P-Channel MOS)。

NMOS(N-Channel MOS):
NMOS管是一種使用N型溝道的場效應晶體管。它由N型溝道、P型基底和控制門構成。

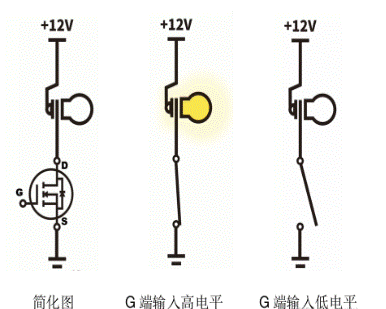

當正電壓施加到控制門上時,形成的電場使得N型溝道中的電子流動,從而導通了NMOS管。
NMOS管的特點是在控制門施加正電壓時導通,施加零電壓時截止。
PMOS(P-Channel MOS):
PMOS管是一種使用P型溝道的場效應晶體管。它由P型溝道、N型基底和控制門構成。
當負電壓施加到控制門上時,形成的電場使得P型溝道中的空穴流動,從而導通了PMOS管。
PMOS管的特點是在控制門施加負電壓時導通,施加零電壓時截止。

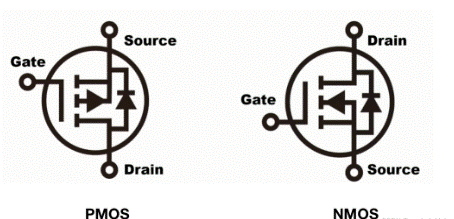

NMOS和PMOS區別

三極管(雙極型晶體管)的區別:
三極管是一種雙極型晶體管,有三個控制電極:發射極、基極和集電極。
與MOS管不同,三極管是通過基極電流控制集電極和發射極之間的電流流動。
三極管在放大和開關電路中廣泛使用,而MOS管主要用于集成電路和數字邏輯電路中。 |
