采用小型封裝，安裝面積比以往產品少72%，有助于消費電子和工業設備電源單元的小型化

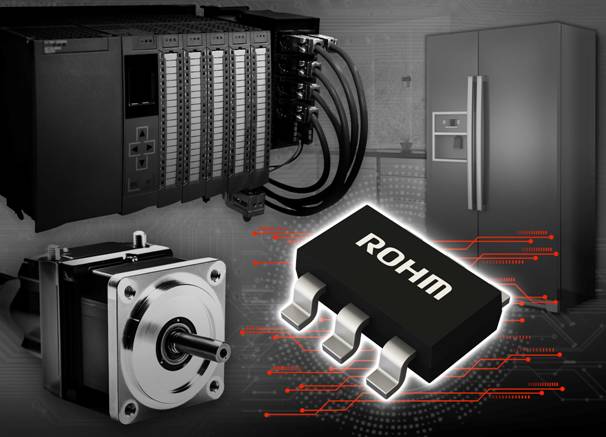

全球知名半導體制造商ROHM（總部位于京都市）面向冰箱、洗衣機、PLC、逆變器等消費電子和工業設備應用，開發出4款小型DC-DC轉換器IC“BD9E105FP4-Z/ BD9E202FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ”。另外，ROHM還計劃推出最大輸出電流2A、開關頻率350kHz的BD9E203FP4-Z，進一步擴大產品陣容。
近年來，在消費電子和工業設備應用領域，隨著產品功能的增加，對節省電路板空間的要求越來越嚴格，小型DC-DC轉換器IC的使用率也與日俱增。另外，降低待機功耗已成為亟需解決的一大課題，這就要求DC-DC轉換器IC在低功率（輕負載）時實現更高效率。為了滿足這些市場需求，ROHM開發出比現有SOP-J8封裝產品更小、效率更高的產品。

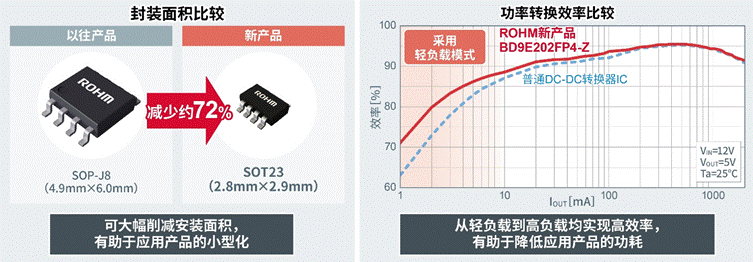

新產品的輸出電流為1A～3A，并且全部采用小型SOT23封裝尺寸（2.8mm×2.9mm）。與普通的SOP-J8（JEDEC標準：相當于SOIC8）封裝（4.9mm×6.0mm）產品相比，新產品安裝面積減少約72%，非常有助于電源單元的小型化。此外，通過采用無線結構封裝，還降低了導線阻抗（布線的電阻分量），實現了高效率工作。
不僅如此，“BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ”在輕負載模式下采用的是COT控制方式*1，與普通產品相比，輕負載時的效率更高，非常適用于需要降低待機功耗的應用。

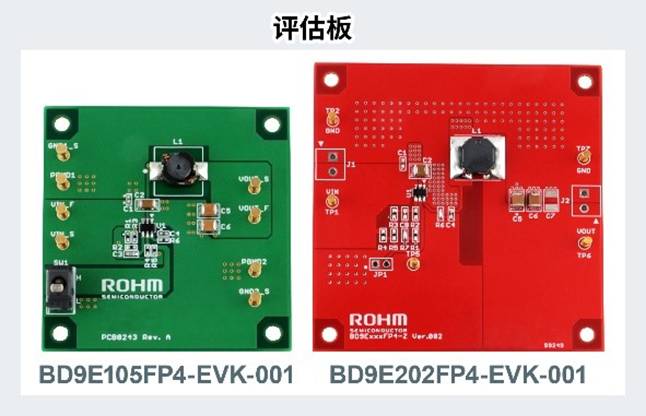

新產品于2024年3月開始量產（樣品價格：450日元/個，不含稅）。另外，新產品已經開始通過電商進行銷售，通過Ameya360電商平臺均可購買。為了便于客戶快速評估應用產品的設計，ROHM還提供評估板和各種支持工具。
未來，ROHM將繼續致力于開發融入模擬設計技術優勢的產品，為消費電子和工業設備應用的節能和小型化貢獻力量。

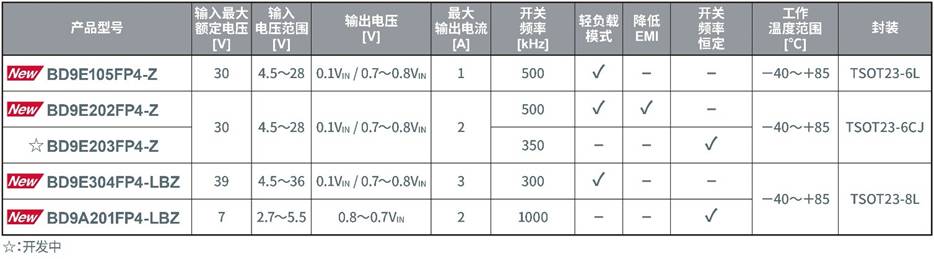

＜SOT23封裝產品陣容＞
＜應用示例＞

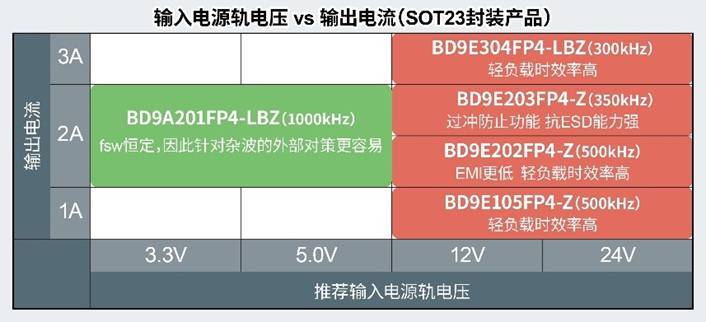

3.3V/5V/12V/24V電源電路應用
消費電子：
冰箱、洗衣機、空調等
工業設備：
PLC（Programable Logic Controller）、逆變器、AC伺服等
*2：雜波 *3：過沖防止功能 *4：ESD *5：EMI
＜電商銷售信息＞
開始銷售時間：2024年3月起逐步發售
電商平臺：Ameya360
新產品在其他電商平臺也將逐步發售。

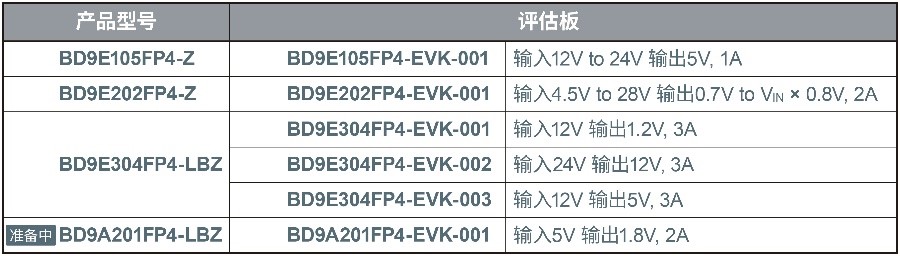

銷售產品：
＜各種支持工具＞
・Calculation Sheet：可用于外部常數設計的應用電路計算工具。只要按說明設置值，即可確定滿足所需特性的電路參數。
可通過ROHM官網各產品頁面中的“設計模型”入口下載。
“BD9E105FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ”
・ROHM Solution Simulator：可在ROHM官網上運行的免費仿真工具。通過在技術規格書中提供的拓撲中更改外部常數，即可輕松獲得電源頻率響應性能的優化解決方案。
“BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ”
*需要注冊“我的羅姆”賬號方可使用。
・其他資源：通過各產品頁面，還可以下載可用于電路仿真的SPICE模型以及匯總了對熱設計、電路設計及驗證有用信息的應用指南。
＜術語解說＞
*1）COT（Constant On Time：恒定導通時間）控制方式
一種使輸出電壓穩定的反饋電路控制方式。當反饋電壓降至基準電壓以下時，開關器件導通；當經過恒定導通時間后，開關器件自動關斷。這種控制方式在輕負載時也能有效獲得穩定輸出。
*2）雜波（Spurious）
偏離本來所定頻率的不必要的電波。
*3) 過沖防止功能
當電源IC的輸出電流超過預期時，OCP（過電流保護）功能將會停止輸出。從該停止狀態恢復時，會產生瞬時過沖（輸出電壓過大），導致恢復變慢，因此抑制過沖可以加快恢復速度。
*4）ESD（Electro-Static Discharge：靜電放電）
當帶電物體之間接觸時，會產生靜電（浪涌）。這種靜電（浪涌）會導致電路和設備發生誤動作或損壞。
*5）EMI（Electromagnetic Interference：電磁干擾）
EMI是用來衡量對象產品的運行產生多少噪聲、是否給外圍IC和系統帶來問題的指標�！癊MI特性好”意味著產生的噪聲很少。
