概述
HT4066是一顆過壓保護IC，其內置125mΩ (TYP)大電流MOS，其可對低電壓工作的系統 進行電壓保護，最高+26VDC。 當VIN電壓超過OVP值時，HT4066將關閉 MOS以關斷VIN到VOUT的路徑，從而保護負 載。 當OVLO接地時，HT4066自動設置為固定的 5.85V過壓保護值。OVLO外接分壓電阻時，可 設置4~10V的過壓保護值。 當HT4063超過最大結溫時，器件關閉。 該產品提供SOT23-6封裝，支持-40℃到+85℃ 的環境溫度。
特點
・輸入電壓范圍：3V~26V
・開啟延時時間：10ms (Typ.)
・OVP電壓：固定5.85V(Typ.)，或外部可調
・60ns快速OVP響應時間
・內置MOS RDS(ON) 125mΩ
・欠壓保護和過溫關斷保護
・SOT23-6封裝
應用
・GPS ・TWS, 音箱 ・智能手機 ・數字攝像機 ・平板，MID, PAD ・外圍設備 ・充電寶
管腳排列及定義

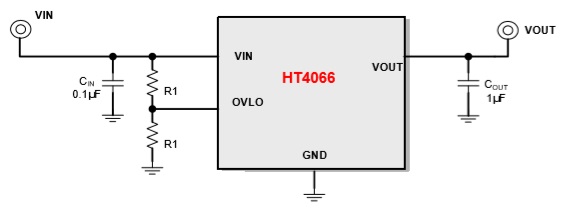

典型應用原理圖
