| 怎樣實現用USB/5V給三節18650鋰電池充電？ |
|
|
| 文章來源：永阜康科技 更新時間：2019/12/12 16:04:00 |
在線咨詢： |
| |
深圳市永阜康科技有限公司針對客戶實際應用方案，推出用于三節鋰電池串聯12.6V的USB_5V輸入升壓充電管理_CS5095。CS5095具備輸入自適應功能，任何種類的USB接口都可以正常充電，最大充電電流1.2A。精簡通用的SOP8封裝還具備NTC溫控功能。18V的輸入耐壓余量充足，安全可靠。廣泛應用于藍牙音響，廣場舞音響，無人機等案列。
|
概要
CS5095E是一款5V輸入,最大1.2A充電電流,支持三節鋰電池串聯應用 ,鋰離子電池的升壓充電管理IC。CS5095E集成功率MOS，采用異步開關架構，使其在應用時僅需極少 的外圍器件，可有效減少整體方案尺寸，降低BOM成本。CS5095E的升壓開關充電轉換器的工作頻率為500KHz,轉換效率為90%。CS5095E輸入電壓為5V,內置自適應環路，可智能調節充電電流，防止拉掛適配器輸出可匹配所有適配器。
CS5095E提供了纖小的ESOP8L封裝類型供客戶選擇，其額定的工作溫度范圍為-40℃至85℃。
描述
USB 5V輸入異步開關升壓充電
工作電壓3.5~6V,芯片耐壓18V，內部集成高壓晶體管
最大1.2A充電電流,充電電流外部電阻可調
NTC功能
升壓充電效率90%
管腳外圍兼容CS5090E
自動調節輸入電流，匹配所有適配器
支持LED充電狀態指示
內置功率MOS
500KHz開關頻率，可支持2.2uH 電感
輸出過壓，短路保護
輸入欠壓，過壓保護
IC過溫保護
ESD 4KV
封裝
ESOP8L
應用
藍牙音箱
電子煙
對講機
POS機
鋰電電池包
玩具
引腳排列及定義

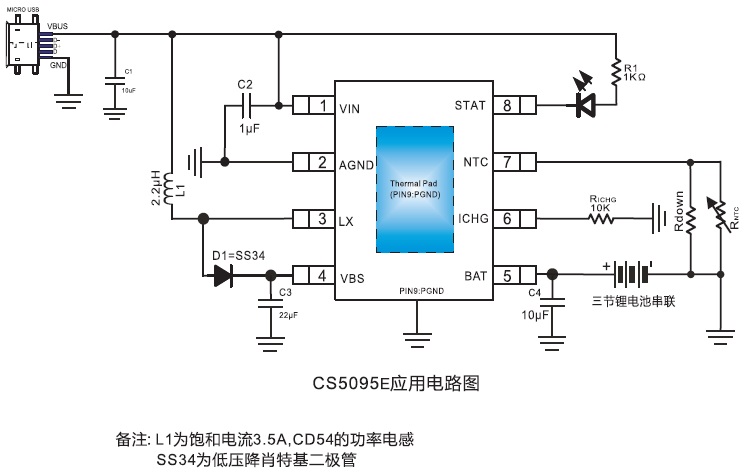

典型應用圖
|
|
| |
USB 5V雙節、三節鋰電升壓型充電管理選型表
|
型號
|
電池
|
充電特性
|
封裝
|
自適應功能
|
耐壓
|
充電電流
|
|
CS5080
|
雙節7.4V
|
USB5V輸入升壓型充電，充電電流可調
|
ESOP8
|
●
|
≤7V
|
≤1A
|
|
CS5082
|
USB5V輸入升壓型充電，NTC功能，充電電流可調
|
ESOP8
|
●
|
≤7V
|
≤1A
|
|
CS5086
|
USB5V輸入升壓型充電，NTC功能，均衡功能，充電電流可調
|
ESOP8
|
●
|
≤18V
|
≤1.5A
|
|
CS5090
|
USB5V輸入升壓型充電，NTC功能，充電電流可調，耐高壓
|
ESOP8
|
●
|
≤18V
|
≤1.5A
|
|
CS5095
|
三節12.6V
|
USB5V輸入升壓型充電，NTC功能，充電電流可調，耐高壓
|
ESOP8
|
●
|
≤18V
|
≤1.2A
|
備注：CS5080/CS5082/CS5090/CS5095系列管腳兼容 |
| |
|
|
|
|
|
| |
| |
| |
 |
