概述
HT8691R是一款內置BOOST升壓模塊的D類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鋰電池供電，在升壓至7.5V，2Ω負載條件下則能連續輸出11W功率。其支持外部設置調節BOOST輸出電壓。
HT8691R的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。
HT8691R具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
HT8691R內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT8691R內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
典型應用圖
HT8691R能通過一個主控IO口實現關斷、開啟、D類/AB類、防破音開啟/關閉等各種模式的切換，節省藍牙主控的資源，外圍簡單。
很多工程師在應用過程中不是太清楚第8腳CTRL(模式切換）的具體應用，以下是具體說明：

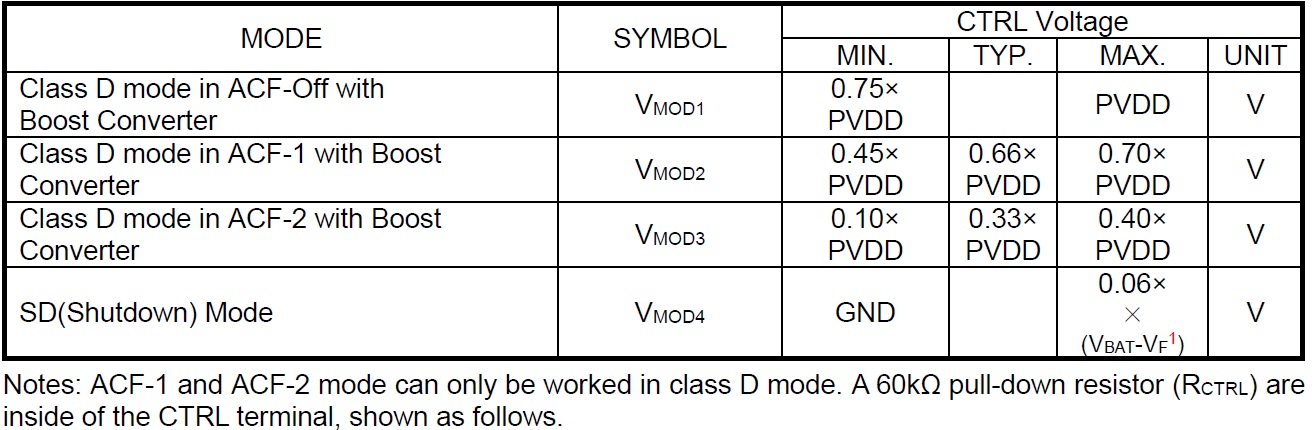

CTRL模式設置
HT8691R 在CTRL端輸入不同電壓值，能實現4種工作模式，詳見下表。

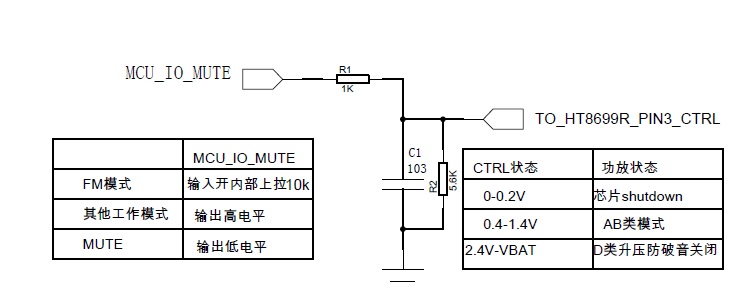

防破音關閉應用(IO口高電平3.3V)：

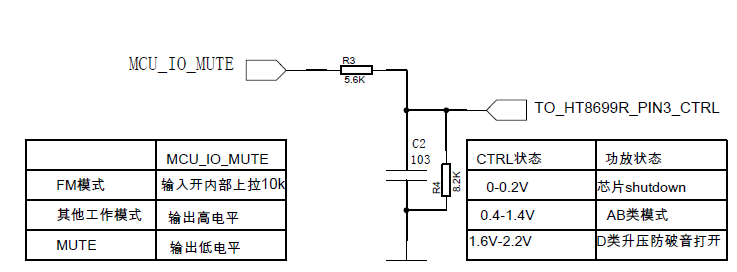

防破音打開應用(IO口高電平3.3V)：
