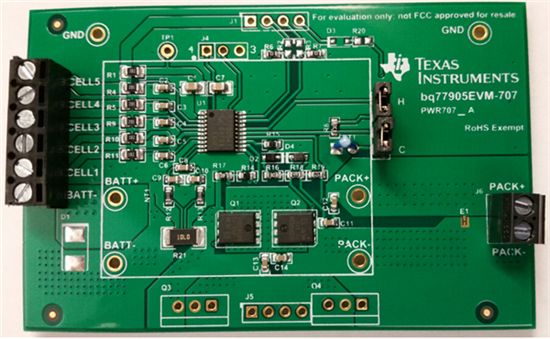

bq77905 3S至5S高級可堆疊低功耗電池保護評估模塊
涉及到任何類型的保護時，解決方案都應該很簡單。保護應該是設計和設置好后而不必再擔心的東西；至少應是如此。但是，當涉及到更多和更好的電池保護，設計人員可能會擔心這可能會增加成本。
由于電池保護電路通常位于電池組內部并且看不到，通常不被認為是一個酷或新潮的新應用特征，設計工程師可能不會對其進行太多的思考。但是，從我們從最近的事件中了解到，如果不能做出合適的電池保護，可能會導致嚴重的問題。
通常，任何保護設備都希望設置簡單：保護您的系統的IC，但是在高電流消耗方面沒有巨大的“價格標簽”。這是TI用于3至5系列等電池的bq77905系列電池保護器，通過最低功耗提供您系統需要的保護。
在電池應用中，總需要有一個主保護器作為第一道防線，任何之后的保護后將具有二次保護的作用。二級保護，簡單地說，可以是最后的電池保護類型，這通常是簡單的過電壓保護。要了解有關電池保護的更多信息，您可以訪問我的博客，了解您的電池組：第一部分。
bq77905是適用于電動工具；園藝工具；吸塵器；以及無人機、機器人吸塵器和機器人割草機等機器人應用的主保護器。這些類型的工業消費應用會對它們的電池組造成損害，因為消費者希望他們的電動工具或機器人吸塵器立即執行功能，就好像它是交流供電一樣。這些應用的典型電流消耗可高達50A（電動工具）或低至（但仍然很高）15A連續電流（吸塵器）。除了支持高電流消耗，內部電池組電路需要實現超低功耗，以延長電池壽命和整體運行時間。這就是bq77905 6μA的平均電流消耗的方便之處。
工業消費應用通常包括3S（小型電動工具或無人機），4S（無人機），5S（專業電動工具），6S（工業無人機），7S（吸塵器），10S（園藝工具或電鋸等更大的電動工具）甚至20S。為了適應這些不同的尺寸，創建用于電池組設計的公共平臺消除了不重新設計和不同IC架構相關的工程成本。bq77905還提供堆疊功能，為您的設計提供電池數量靈活性。
一般而言，保護應該是直接、易于使用并且不應該消耗很多（功耗，價格，安全性）。此外，人們希望保護器件為設計提供靈活性，允許各種電池數量的可擴展方法，這有助于總體設計成本。保護不應該限制應用的功能。 |
