深圳市永阜康科技有限公司現在力推3A開關降壓單節/雙節/三節鋰電充電管理IC-FP8207。
描述
FP8207 是一款開關模式的電池充電控制器，輸入電壓應用範圍為4.6V~18V，可對單節或是多節鋰離子電池(最多三節)進行定電流或是恒壓充電，其最大充電電流為3A，可用外部電阻進行設定，在充電方面細分成3 種模式，包含了涓流模式、定電流模式與定電壓模式，另有第三個控制回路可對來自電源轉接器的輸入電流進行限制，這可保證讓系統持續工作的同時還能讓電池以最高速率進行充電，但卻不會超出電源供應器的能力。FP8207 集成了多項保護機制，包含了內置輸入欠壓保護、輸入過壓保護、芯片過溫保護、電池短路保護、電池溫度監控。
特色說明
寬輸入工作電壓範圍4.6V~18V
可調式截止電壓範圍4.2V~12.6V
可調式充電電流最高可達3A
精準參考電壓：±1%
精準充電電流：±5%
固定工作頻率500kHz
充電指示燈顯示
多種保護功能：輸入欠壓保護、輸入過壓保護、芯片過溫保護、電池短路保護、電池溫度監控
封裝TSSOP-14L 帶散熱片

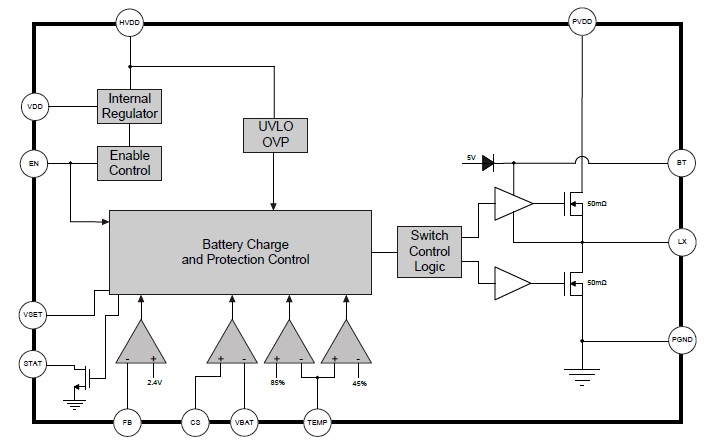

IC內部方塊圖
封裝腳位

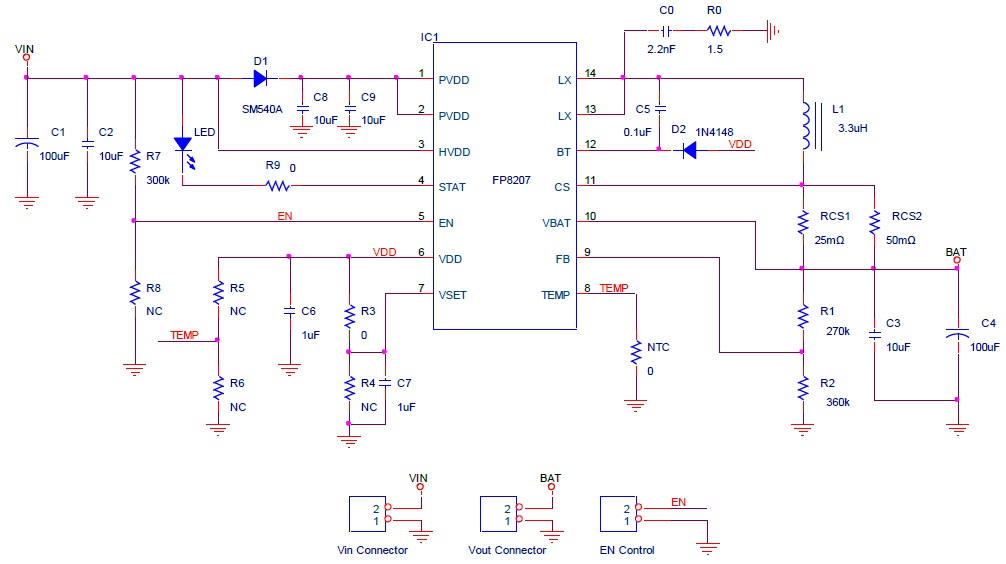

應用電路圖
應用元件介紹
C1、C2、C3、C4：輸入與輸出穩壓電容，輸入輸出都需加上電解電容防止插拔突波。
C5：Bootstrap 電容，用來儲能以供給High Side MOS 導通。
C6：5V LDO 輸出穩壓電容。
C7：VSET 腳穩壓電容，
C8、C9：IC Power 穩壓電容。
L1：電感有儲能與濾波功用。選用電感需注意電感是否適合高頻操作，及電感額定飽和電流值。
D1：蕭特基管用來防止電池回灌。
D2：VDD 對BT PIN 接上1N4148，用來確保BT 有足夠電壓可以打開High Side Mos。
LED：IC 充電指示燈，IC 設計為定電流4.5mA。
R0、C0: 可吸收在切換時產生的突波電壓，可改善EMI，通常設定在R0=1.5Ω、C0=2.2nF，這兩元件盡可能靠近LX，以達最佳效果，一定要接上。
R1、R2：分壓電阻可設定截止電壓。
R3、R4：可用來調整VSET 腳電壓，進而控制充電電流。
R5、R6、NTC：電池溫度監控用。
R7：VIN 接到EN PIN 電阻，讓輸入高壓時EN PIN 還可保持在5.5V 以下。
RCS1、RCS2：可調整充電最大電流，最大可達3A。
應用功能說明
a. 充電模式介紹

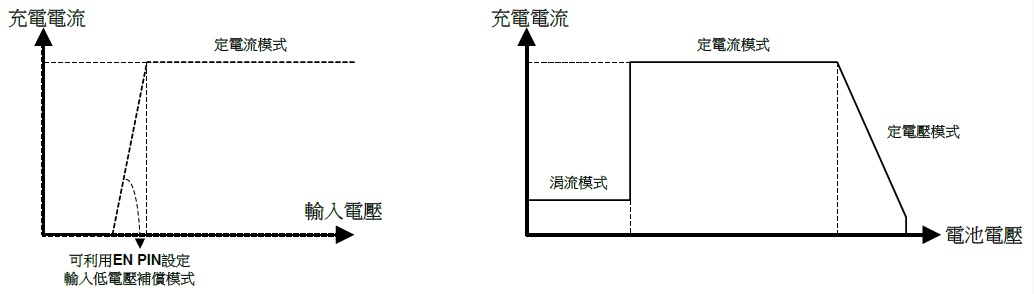

FP8207 充電分成了涓流模式、定電流模式與定電壓模式，另外可利用EN PIN 來設定輸入電壓調節充電電流點，避免輸入端(adaptor)功率輸出不夠而導致停止充電，相對應關係如下圖所示：
b. 可調式電池截止電壓

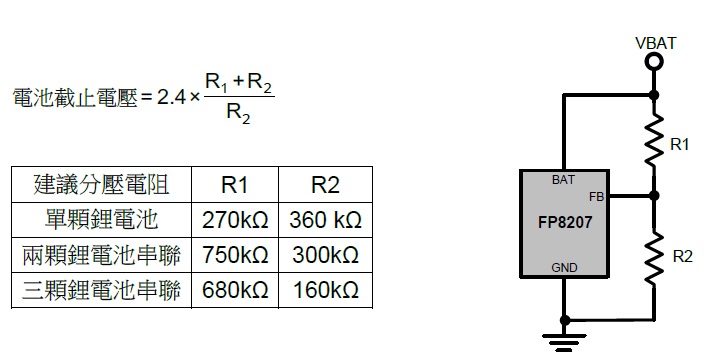

FB PIN 內部的參考電壓為2.4V，可藉由外部分壓電阻設定電池的截止電壓，F(xiàn)P8207 可調整的截止電壓範圍為4.2V~12.6V，可參考下面計算方法。
c. 最大充電電流設定
最大充電電流可利用CS pin 與VBAT pin 中間的RCS 電阻做設定，電流最大3A，設定公式如下：
d. 充電電流調變

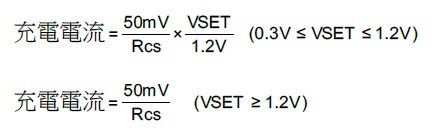

當設定好最大充電電流後，F(xiàn)P8207 還可以利用VSET 腳隨時調變充電電流，VSET 設定電壓建議為0.3V~1.2V，超過1.2V 就會以最大電流充電，低於0.2V 以下會停止充電，設定公式如下：
e. 充電指示燈

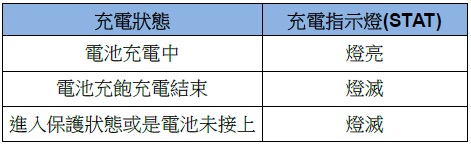

IC 進入正常充電時燈號會恆亮，充電截止時燈號會熄滅，當電池充飽後又放電至Recharge 電壓(95%的截止電壓)，而此時輸入電源還在的話，指示燈會再度亮起來，IC 會開始充電直到充電截止。指示燈採用定電流方式去做，不隨著輸入電壓的高低影響指示燈亮度，LED 定電流為4.5mA。
f. 熱調節保護
當IC 內部晶片溫度達到125°C 時，IC 熱保護啟動後會開始降低充電電流，溫度越高電流降越多，直到充電電流掉到零，當IC 晶片溫度達到150°C 時，IC 進入Shutdown 模式關閉指示燈，需回溫至125°C 才會重新開始充電。
g. 電池溫度監控

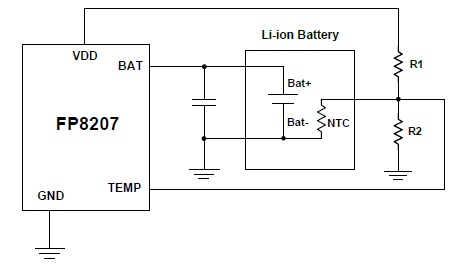

將TEMP 腳接到電池的NTC(負溫度係數熱敏電阻)傳感器的輸出端，若TEMP 腳的電壓小於VDD的45%或者大於VDD 的80%，代表著電池溫度過低或過高，充電將會停止，直接將TEMP 腳接地將會把電池溫度監控功能取消。
h. 輸入過壓保護
FP8207 設有內建過壓保護功能，當輸入adaptor 電壓超過20V 時，IC 將會關機以防止受到損傷，當過壓保護發生時需等輸入電壓掉到過壓保護點的遲滯電壓以下(約0.5V)才會恢復正常充電。

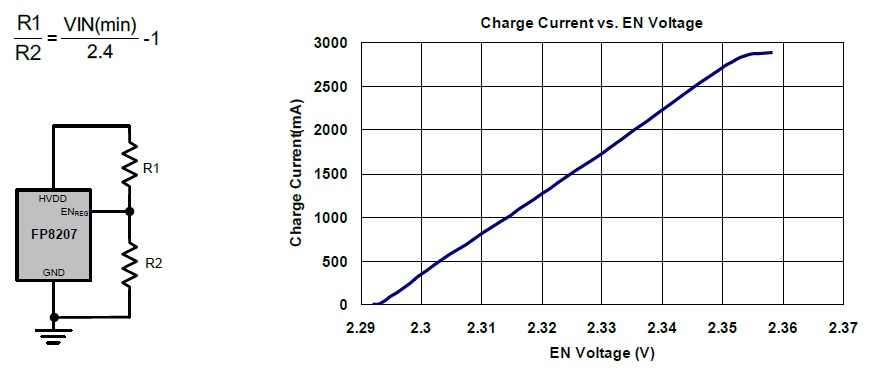

i. 輸入電壓調節充電電流可藉由EN PIN 設定此功能，VIN(min)為開始降低充電電流的輸入電壓點，輸入電壓低於VIN(min)會慢慢降低充電電流，這功能讓系統持續工作的同時還能讓電池以最高速率進行充電，但卻不會超出電源供應器的能力。若不使用此功能的話直接在EN 腳對HVDD 腳中間接上300kΩ 電阻即可，注意此腳電壓不可高過5.5V，設定計算公式如下。
j. 元件選擇

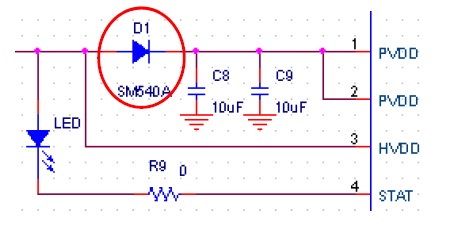

FP8207 建議使用電感3.3uH，輸入端加上電解電容，防止插拔突波超過IC 最高耐壓，可藉由分壓電阻調整截止電壓，若應用在三串鋰電池時，建議輸出加上電解電容(22uF~100uF)，避免電池打件或點焊時造成突波，超過VBAT PIN 最高耐壓。另外輸入端HVDD 到PVDD 間接上一個蕭特基管D1，Adaptor 拔掉時可以防止電池電壓經過內部MOS 的body diode 到達輸入端HVDD，如下面電路所示。

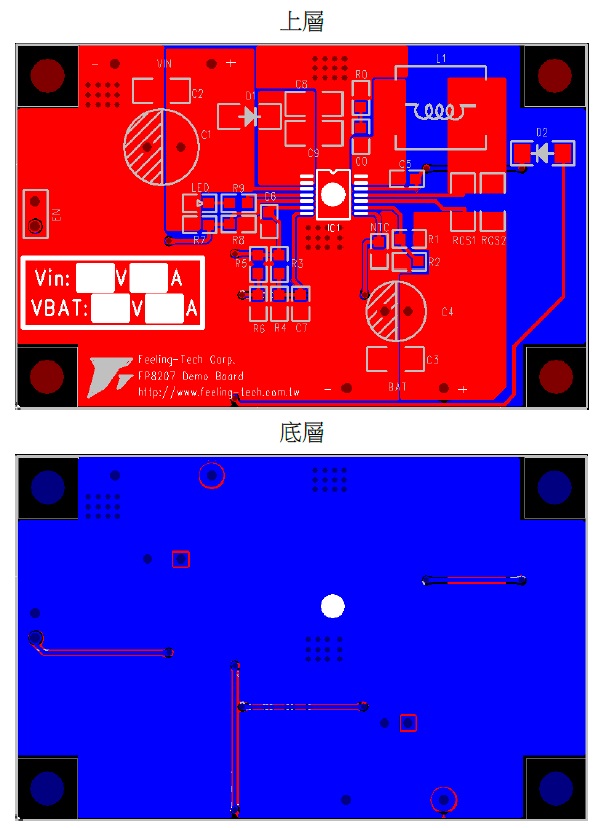

k. 佈局說明
注意事項:
大電流路徑需鋪銅，避免走細線，大電流路徑為VIN進來到D1再到PVDD PIN，再從SW PIN到電感經過RCS電阻到電池端。
SW PIN到電感之間會產生切換訊號，這些元件之間的距離要盡量靠近並且以鋪銅方式連接，減少寄生電感產生震盪，可改善EMI。
C0、R0為吸收SW切換突波的元件，盡可能接近SW PIN與GND。
輸入電容C1、C2盡量靠近IC的地，減少電流迴路路徑，降低在切換使產生的接地反彈雜訊。
取樣電阻RCS靠近CS PIN與VBAT Pin。
回授電阻R1與R2與IC間的距離越短越好，減少被雜訊干擾的可能。
IC的散熱片EP連接到GND，所以盡可能加大GND面積，加強散熱效果。

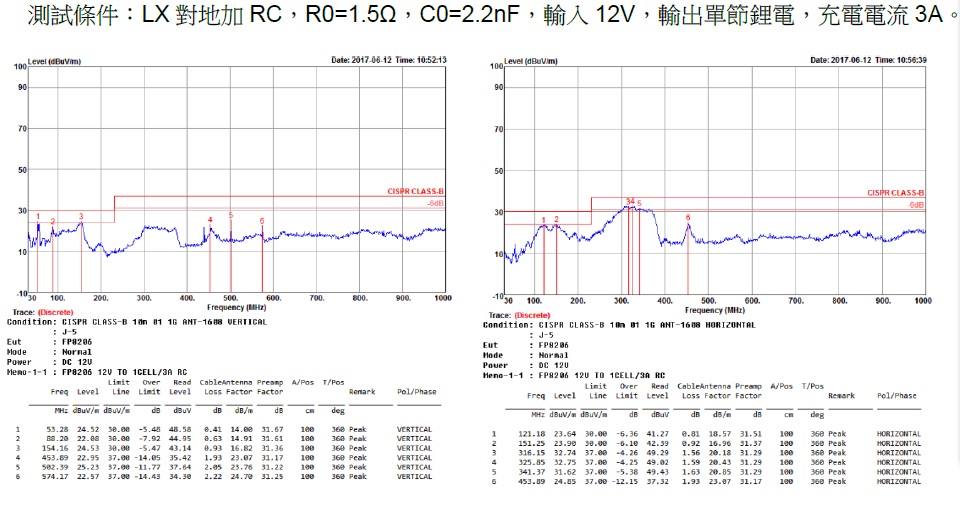

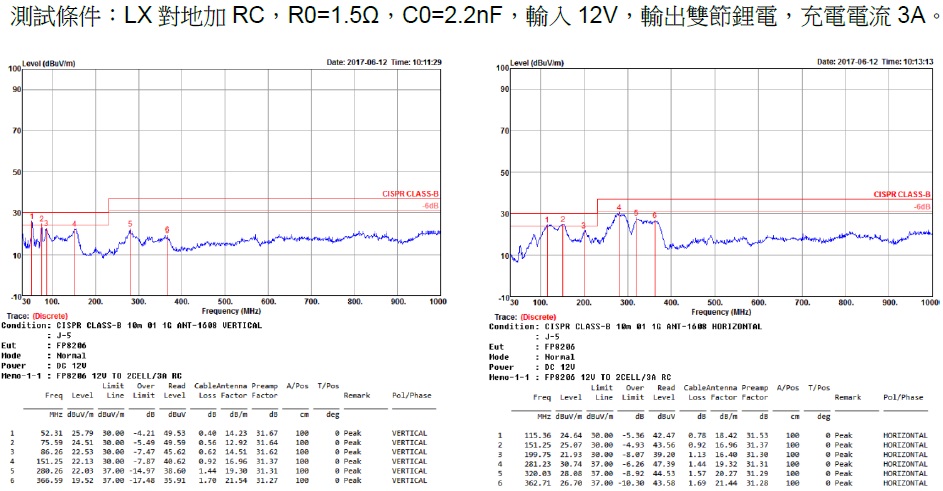

l. EMI 測試
