引言：
全民K歌作為當前普遍受到老百姓喜愛的一種新興的娛樂形式，迅速在大江南北普及開，而K歌寶作為K歌必備神器，在市場中出現了爆發式增長，立體聲K歌寶相比單聲道具有音效好、音量大的優勢，隨著人們對K歌體驗的要求逐漸提高，對K歌寶的音質效果要求也會越來越高，立體聲K歌寶將會更受歡迎。
當前方案：
當前立體聲K歌寶一般的解決方案是用一個外置5V升壓IC+一個立體聲音頻功放，這種方案存在如下缺陷：
1）5V升壓IC同時要給混響IC供電，為了保證混響IC的效果，5V的電源必須穩定可靠，噪聲干擾小，由于立體聲功放的總功率較大，一般要達到2X3W的有效功率，瞬間最大功率可達到2X5W，按照功放的效率85%計算（實際上市場上的立體聲功放品質參差不齊，普遍在80%以下），對升壓IC的輸出功率要求是12W，相當于輸出5V，2.5A，如果低于這個指標，在大功率輸出時，會將5V電壓拉低，出現瞬間低壓，嚴重時導致混響IC的雜音輸出，同時功放的低音效果也會變的很差，聽覺感受上的表現是“沒力度”；
2）如果升壓IC的品質不夠好，輸出電流能力差，在大電流輸出時會導致DCDC的閉環工作不穩定，從而產生輸出高壓，由于不同歌曲的表現不同，這種高壓很多時候表現的無法預知，對于市場上普遍使用的低耐壓功放而言，會出現燒功放的現象；
3）很多客戶為了省成本，將混響IC后面的限幅IC省掉，同時音頻功放普遍選用常規的SOP16封裝的立體聲功放，沒有防破音功能，音量稍大一點，就會聽到明顯的破音，聲音不夠柔和。如果選用帶有防破音功能的功放，成本上又超出客戶的預期；
4）這種外置升壓+功放的方案，還有一個非常致命的缺陷，當鋰電池電壓降低到3.5V以下時，由于電池的電流輸出能力變差，但功放的輸出功率還是不變，按升壓IC最大12W的輸出，效率80%計算，在3.7V時對電池端的輸出電流要求是12W/0.8/3.7V=4.05A，在3.5V時，對電池端輸出電流的要求是4.3A，對K歌寶的鋰電池來說，這個電流會有非常大的壓力，品質稍差的鋰電會導致電池電壓瞬間被拉低，致使主控IC工作不正常，出現宕機的現象。
我們的方案：
自帶5V同步升壓的立體聲音頻功放ANT8819，可以完美滿足立體聲K歌寶的要求，ANT8819具有以下特點：
1）2X3W功率，非常合適K歌寶的功率要求；
2）內置的同步升壓電路可以達到5V，3A的輸出能力，確保在任何時候5V輸出都是穩定的，既可以驅動功放，又可以對外輸出供電，可為混響IC提供穩定可靠的5V電源；
3）功放具有防破音功能，即使客戶省掉限幅IC，在混響輸出信號過載時，也不會導致因輸出過載而產生的“削頂失真”；
4）低電池電壓檢測功能，在電池電壓低于3.5V時，自動的逐步降低對電池輸出電流的要求，不會出現瞬間拉宕機的現象，確保系統的穩定工作；
5）優異的上、下電pop聲的抑制能力，不會出現開關機的噼啪聲；
6）ANT8819最大可驅動2X3Ω負載，即使揚聲器阻抗出現偏差，也一樣可以勝任；
7）超低噪聲設計，不會聽到令人討厭的底噪電流聲；
8）優異的THD及信噪比指標，確保輸出高質量的音質效果；
9）外圍電路極其簡潔，不需要昂貴的鉭電容，只需要一個電感和少數低成本的電解電容；
10）小型的eTSSOP20封裝，加上簡潔的外圍電路，大幅度縮小了PCB板的面積。
附圖一：ANT8819的典型應用電路：
圖1 典型應用電路圖

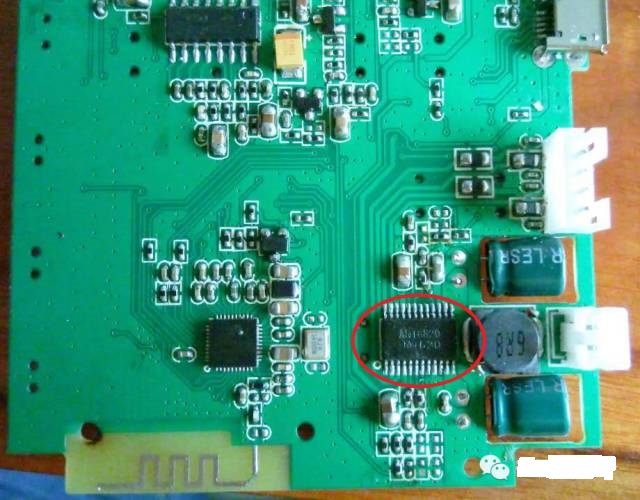

附圖二：實際應用PCB電路板：
圖2 實際應用電路板

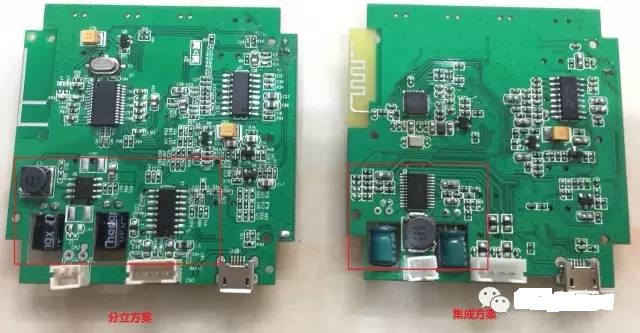

附圖三：集成方案與分立方案對比圖：
圖3 兩種方案板級對比
|
